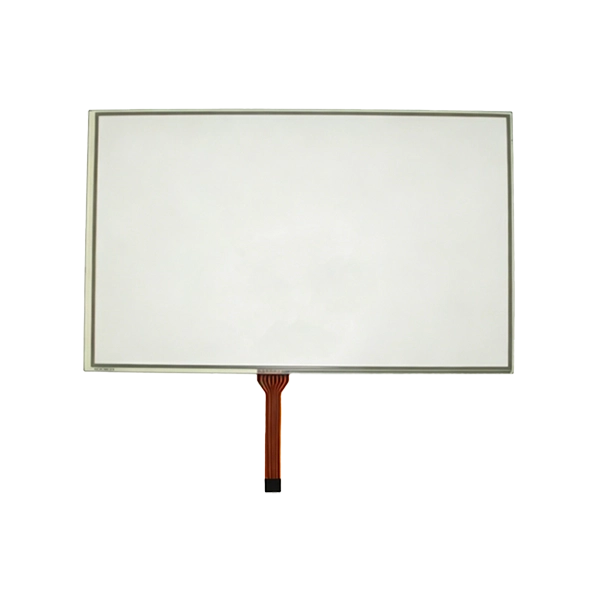

NossoPainel de toque resistivo de 10,1 polegadas e 8 fiosfoi desenvolvido especificamente para máquinas de construção, equipamentos pesados, veículos agrícolas, máquinas de mineração, guindastes, escavadeiras, carregadeiras de rodas e outros veículos industriais fora de estrada.
Ao contrário dos painéis táteis de consumo, as máquinas pesadas operam em meio a vibrações persistentes, lama, chuva, contaminação por óleo, poeira e flutuações extremas de temperatura. Os operadores geralmente usam luvas de trabalho grossas e exigem desempenho de toque consistente e confiável, independentemente das condições adversas do local.
Nossa solução industrial de toque resistivo de 8 fios aborda esses desafios rigorosos por meio de construção reforçada de sensores, matérias-primas de alta durabilidade, desempenho EMC otimizado e vida útil prolongada. Ele fornece entrada precisa de toque único de maneira confiável em ambientes externos agressivos, onde os painéis de toque capacitivos geralmente sofrem operação instável.
SKY-TDM oferece serviços de personalização de espectro completo, incluindo engenharia de lentes de cobertura, ligação óptica, calibração de controlador de toque, adaptação de interface, tratamento anti-reflexo, vedação à prova d'água e suporte de integração mecânica.
Os equipamentos pesados priorizam a confiabilidade operacional intransigente em detrimento da funcionalidade multitoque voltada para o consumidor.
Em comparação com painéis de toque resistivos e capacitivos convencionais de 4 fios, a arquitetura resistiva de 8 fios traz vantagens importantes:
• Precisão superior de posicionamento por toque
• Estabilidade de calibração a longo prazo
• Suporte nativo para operação com luvas
• Compatível com dedos nus, canetas e ferramentas rígidas
• Desempenho antivibração aprimorado
• Redução das despesas de manutenção a longo prazo
• Desempenho estável sob forte interferência EMI
• Adaptável a cenários de trabalho empoeirados e úmidos
Para operadores de equipamentos de construção que usam luvas de trabalho durante a interação contínua com IHM, o toque resistivo continua sendo a tecnologia preferida. Baseia-se na ativação por pressão em vez da condutividade elétrica, eliminando as limitações do toque capacitivo em condições de campo.

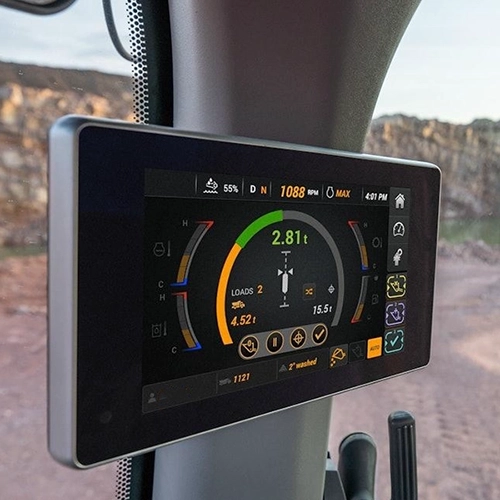

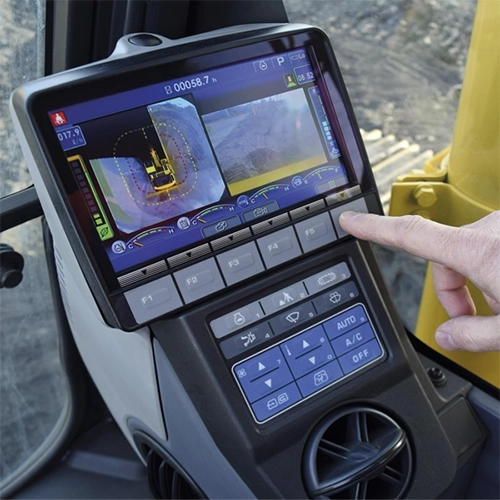

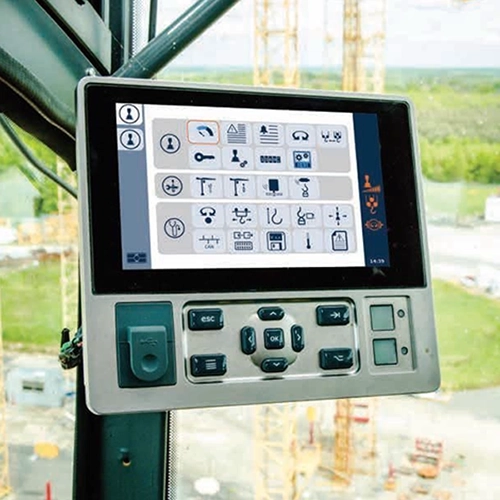

Nosso painel de toque resistivo de 8 fios de 10,1 polegadas é amplamente integrado em: Escavadeiras e carregadeiras de rodas e escavadeiras e guindastes móveis e rolos compactadores e caminhões com bombas de concreto e equipamentos de mineração e plataformas de perfuração e máquinas agrícolas e empilhadeiras industriais, etc.
Um painel de toque é apenas um componente do sistema HMI completo. Para garantir anos de operação em campo sem problemas, o módulo full touch deve ser projetado para atender às condições ambientais do local.
| Exigência | Especificações recomendadas/recursos de design otimizados |
|
Ampla faixa de temperatura operacional (As máquinas de construção funcionam o ano todo em climas variáveis) |
• Temperatura operacional: -30°C ~ +80°C • Temperatura de armazenamento: -40°C ~ +85°C • Controlador de toque de nível industrial • Substratos PET resistentes a baixas temperaturas |
|
Excelente resistência a vibrações e choques (Escavadeiras, rolos compactadores e plataformas de perfuração geram vibração mecânica constante) |
• Construção FPC reforçada • Adesivo estrutural de alta resistência • Design de montagem anti-afrouxamento do controlador • Conectores resistentes à vibração • Cabeamento traseiro flexível reforçado |
|
Construção frontal à prova d'água e à prova de poeira (Equipamentos de construção funcionam expostos ao ar livre) |
• Classificação mínima do painel frontal: IP65 • Solução de vedação IP67 atualizada opcional • Juntas impermeáveis projetadas com precisão • Estrutura de vedação contra poeira nas bordas • Projeto de drenagem de água integrado • Materiais de superfície estabilizados contra UV |
|
Operabilidade confiável da luva (Os operadores de campo frequentemente usam várias luvas) |
• Luvas de trabalho de segurança • Luvas de couro • Luvas térmicas de inverno • Luvas protetoras de borracha |
|
Durabilidade estendida (A vida útil das máquinas de construção geralmente excede 10 anos) |
• Mais de 35 milhões de ativações por toque • Revestimento de superfície resistente a arranhões • Camada PET à prova de desgaste • Materiais resistentes a UV • Cabos flexíveis de longa vida útil |
| Desempenho robusto de EMI/EMC | • Estrutura de blindagem EMI • Layout de aterramento otimizado • Circuito de filtragem integrado • Firmware embarcado estabilizado • Proteção abrangente contra ESD |
|
Legibilidade à luz solar (Equipamentos implantados ao ar livre exigem visibilidade clara sob luz solar direta) |
• Ligação óptica completa • Revestimento antirreflexo (AG) • Revestimento antirreflexo (AR) • Emparelhamento de LCD de alto brilho • Lente de cobertura resistente a UV • Reflexões do painel interno suprimidas |
|
Estrutura Mecânica Robusta (Os veículos de construção enfrentam impacto contínuo, poeira pesada e poluição por óleo) |
• Moldura frontal industrial resistente • Estrutura de montagem metálica reforçada • Furos de montagem reforçados • Espessura da junta personalizável • Colagem estrutural industrial • Roteamento protetor para cabos flexíveis |
| Item | Especificação |
| Tamanho | 10,1 polegadas |
| Tecnologia de toque | Resistivo de 8 fios |
| Interface | USB/RS232/IIC |
| Dureza superficial | ≥3H |
| Transmitância de Luz | ≥80% |
| Temperatura operacional | -30°C ~ +80°C |
| Força de Atuação | Personalizável |
| EMC | Projeto industrial otimizado para EMC |
| Proteção ESD | Compatível com os padrões IEC |
| Vida útil do toque | ≥35 milhões de ativações |
| Cobertura de vidro | Personalizado disponível |
| Controlador | Grau Industrial |
| OEM/ODM | Totalmente suportado |
Cada modelo de maquinaria de construção apresenta restrições de montagem únicas. SKY-TDM oferece opções abrangentes de personalização:
- Dimensões personalizadas do sensor de toque
- Design personalizado de vidro de cobertura
- Impressão de borda em serigrafia e gravação do logotipo do cliente
- Desenvolvimento de estrutura mecânica impermeável
- Layout e comprimento personalizados do FPC
- Seleção de conector sob medida
Opções de múltiplas interfaces: USB / RS232 / I²C
- Serviço de ligação óptica
- Revestimento anti-reflexo e anti-reflexo
- Design aprimorado de blindagem EMI
- Filme PET espessado de alto desempenho
- Ajuste de parâmetros do controlador de ampla temperatura
- Combinando com painéis LCD de alto brilho
- Suporte técnico em projetos de estruturas mecânicas
Cada painel táctil passa por uma rigorosa verificação de qualidade interna:
- 100% de testes funcionais
- Precisão de toque e calibração de linearidade
- Inspeção de vedação à prova d'água
- Teste de ciclagem de alta/baixa temperatura
- Teste de vibração e choque
- Teste de imunidade ESD
- Validação de desempenho EMI
- Inspeção de aparência óptica
- Testes contínuos de envelhecimento
- Teste de impacto de queda de embalagem
Garantir que os produtos cheguem ao cliente em perfeitas condições.
Como fabricante profissional de telas de toque industriais, a SKY-TDM oferece serviços OEM e ODM flexíveis e completos, adaptados às necessidades do cliente. Com ampla experiência em projetos de equipamentos pesados fora de estrada, oferecemos serviços abrangentes, incluindo seleção de LCD, design de painel de toque e ligação óptica. Apoiados por mais de 10 anos de experiência em fabricação no setor industrial, garantimos uma cadeia de fornecimento estável e suporte técnico rápido. Além disso, nosso sistema de gestão de qualidade com certificação ISO elimina completamente qualquer preocupação pós-venda para nossos clientes.
R: Porque o ambiente operacional para máquinas de construção é particularmente complexo e variável. Nessas condições, as telas sensíveis ao toque oferecem estabilidade superior em comparação às telas capacitivas, garantindo uma operação confiável em qualquer ambiente exigente.
R: Sim. Utilizando materiais para amplas temperaturas e controladores de nível industrial, ele suporta operação até -30°C. Além disso, ajustes adicionais de baixa temperatura podem ser implementados de acordo com requisitos específicos do projeto.
R: Absolutamente. Ao reforçar o Circuito Impresso Flexível (FPC), usando adesivos estruturais de nível industrial e otimizando a montagem do controlador, seu desempenho antivibração em aplicações de máquinas pesadas é significativamente melhorado.
R: Sim. A tela sensível ao toque resistiva acionada por pressão funciona perfeitamente com luvas de trabalho grossas, canetas e outras ferramentas não condutoras, não exigindo ajustes adicionais de hardware.
R: Totalmente personalizável. Fornecemos dimensões personalizadas, interfaces personalizadas, lamínulas personalizadas, layouts de cabos personalizados, impressão de logotipo e suporte técnico abrangente para integração mecânica.
R: Sim. O sistema de toque é construído com uma arquitetura EMC de nível industrial, integrando blindagem eletromagnética, aterramento otimizado e proteção ESD (descarga eletrostática) integrada para garantir operação estável em ambientes de veículos com alta interferência.
R: É perfeitamente adequado para máquinas de construção, equipamentos de mineração, máquinas agrícolas, veículos florestais, veículos industriais fora de estrada, sistemas de controle marítimo e equipamentos de automação externa.
R: Sim. Além dos painéis de toque independentes, oferecemos serviços abrangentes, incluindo correspondência de LCD, ligação óptica, integração de placa controladora, vidro de cobertura personalizado e módulos de exibição acabados feitos sob medida especificamente para máquinas industriais e de construção.
Pronto para fonte confiávelPainel de toque resistivo de 8 fios de 10,1 polegadaspara suas máquinas de construção? Envie-nos seus requisitos detalhados, incluindo tamanho, interface, grau de vedação e especificações de temperatura. SKY-TDM oferece personalização flexível, amostragem oportuna e produção em massa estável. Entre em contato conosco para iniciar a discussão do seu projeto.
