Resumo do artigo:À medida que os sistemas de exibição industriais evoluem, os engenheiros muitas vezes enfrentam um desafio prático: conectar fontes de sinal LVDS modernas com painéis LCD TFT que ainda dependem de interfaces TTL/RGB. OPlaca de conversão de sinal LVDS para TTLdeSKY-TDMfornece uma ponte prática entre essas duas tecnologias de exibição, ajudando os fabricantes de equipamentos a reutilizar os painéis LCD existentes e, ao mesmo tempo, reduzindo os custos de redesenho, o tempo de desenvolvimento e a complexidade de integração. Com design de PCB de nível industrial, transmissão de sinal estável, iluminação de fundo LED integrada, VCOM ajustável e suporte de personalização, este tipo de placa de conversão é adequado para IHMs industriais, equipamentos médicos, sistemas embarcados, equipamentos de transporte e outras aplicações de exibição.
UmPlaca de conversão de sinal LVDS para TTLé um circuito de interface de exibição projetado para converter sinais de exibição diferenciais LVDS em sinais paralelos TTL/RGB exigidos por painéis TFT LCD compatíveis. Esta função torna-se particularmente importante quando um computador industrial, controlador incorporado ou fonte de exibição fornece uma saída LVDS enquanto o painel LCD selecionado usa uma interface TTL/RGB.
Em vez de substituir um painel LCD adequado ou redesenhar todo um sistema de controle, os engenheiros podem introduzir uma placa de conversão entre a fonte de sinal e o display. Essa abordagem pode ser especialmente valiosa para atualizações de equipamentos legados, displays industriais personalizados e projetos onde o estoque existente de LCD precisa permanecer em uso.

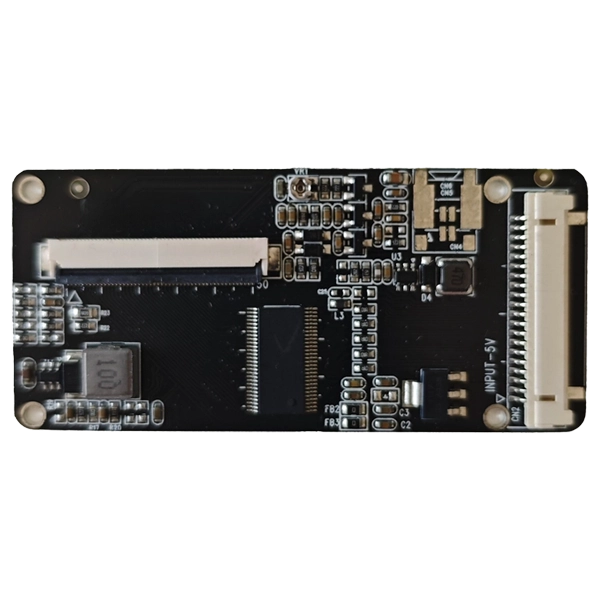

A solução da SKY-TDM foi projetada em torno da integração de displays industriais. A configuração padrão suporta umEntrada LVDS de 8 bitse umSaída LCD TTL/RGB de 50 pinos, com fonte de entrada de 5 V, driver de LED integrado, ajuste VCOM e faixa de temperatura operacional de-20°C a +70°C.
As interfaces de exibição nem sempre são intercambiáveis. LVDS e TTL/RGB usam métodos diferentes de transmissão de dados de imagem, o que significa que uma conexão direta geralmente não é possível quando a fonte e o painel LCD usam arquiteturas de interface diferentes.
Isto cria vários desafios para os fabricantes de equipamentos OEM:
Uma placa de conversão adequadamente projetada resolve a incompatibilidade da interface enquanto mantém o resto da arquitetura do display relativamente inalterada. Para os fabricantes que atualizam equipamentos legados, isso pode fornecer um caminho mais eficiente do que redesenhar o sistema de exibição completo.
A integridade do sinal é um dos fatores mais importantes na conversão de exibição. O roteamento diferencial otimizado ajuda a reduzir a distorção do sinal e suporta transmissão de imagem estável entre a fonte LVDS e o circuito de conversão.
Equipamentos industriais freqüentemente operam junto com motores, fontes de alimentação chaveadas, dispositivos de comunicação e outras fontes de interferência eletromagnética. Um layout de PCB e uma arquitetura de energia cuidadosamente projetados podem ajudar a reduzir interferências indesejadas e melhorar a estabilidade geral do sistema.
A placa fornece uma interface LCD TTL/RGB de 50 pinos para painéis TFT compatíveis. A interface inclui dados RGB, sinais de sincronização, relógio, sinais relacionados à energia, VCOM, reinicialização e outras conexões de controle de exibição.
Um driver de retroiluminação LED integrado ajuda a simplificar a arquitetura geral do display. Em vez de adquirir vários circuitos independentes, os fabricantes de equipamentos podem integrar as funções de conversão e luz de fundo em uma solução de display mais compacta.
O ajuste VCOM oferece flexibilidade adicional ao combinar a placa com diferentes painéis LCD. Os engenheiros podem ajustar a configuração da tela para ajudar a obter um desempenho de imagem adequado para o painel selecionado.
Os projetos de integração de monitores frequentemente exigem conectores personalizados, definições de pinos, comprimentos de cabos, locais de montagem, configurações de firmware ou parâmetros de temporização de LCD. Um fabricante de placas de conversão capaz de adaptar esses elementos pode reduzir significativamente o trabalho de integração para clientes OEM.
A tabela a seguir resume a configuração típica do SKY-TDMPlaca de conversão de sinal LVDS para TTL. As especificações reais podem variar de acordo com o painel LCD selecionado e os requisitos do projeto personalizado.
| Item | Especificação típica |
|---|---|
| Interface de entrada | LVDS, 8 bits |
| Interface de saída LCD | TTL/RGB, 50 pinos |
| Tensão de entrada | 5V |
| Driver de luz de fundo | Driver de LED integrado |
| Ajuste VCOM | Suportado |
| Temperatura operacional | -20°C a +70°C |
| Design personalizado | Suportado |
| Conector LVDS típico | Interface HRS DF14-20 / DF19-20 |
| Conector LCD | TTL FFC de 50 pinos |
Para projetos de engenharia, a especificação da interface deve sempre ser verificada em relação à folha de dados exata do painel LCD. A contagem de pinos por si só não garante compatibilidade porque as definições de sinal, os requisitos de tensão, o tempo, a orientação e as atribuições dos conectores podem diferir entre os painéis.
A flexibilidade da conversão de LVDS para TTL torna esta tecnologia útil em uma variedade de projetos de exibição industriais e incorporados.
Por exemplo, um fabricante de equipamento pode ter um painel LCD TTL comprovado de 50 pinos já integrado em uma máquina estabelecida. Se o controlador substituto produzir LVDS em vez de TTL/RGB, uma placa de conversão pode fornecer uma ponte de interface sem exigir que o fabricante substitua todo o conjunto do display.
A seleção de uma placa de conversão deve começar com o painel LCD e não simplesmente com o tipo de conector desejado. Os engenheiros devem coletar as informações completas da interface do painel antes de fazer um pedido.
Verifique se a fonte fornece LVDS de canal único ou canal duplo, a profundidade de bits, o tempo do sinal, os requisitos de tensão e a configuração do conector. A solução padrão do SKY-TDM suporta entrada LVDS de 8 bits de canal único, enquanto projetos personalizados podem ser avaliados para diferentes requisitos.
Um conector TTL de 50 pinos não significa necessariamente que todo LCD use a mesma pinagem. Dados RGB, HSYNC, VSYNC, DE, DCLK, VCOM, potência, luz de fundo e sinais de controle devem ser comparados cuidadosamente com a definição da placa de conversão.
A resolução do LCD, o relógio de pixel, o tempo horizontal, o tempo vertical e os requisitos de sincronização devem corresponder à configuração da placa. Ajustes de firmware ou hardware podem ser necessários para diferentes modelos de LCD.
A posição do conector, o comprimento do cabo, as dimensões da PCB, os orifícios de montagem e o espaço de instalação disponível devem ser considerados durante a fase de seleção. Uma PCB compacta e personalizada pode simplificar a integração em equipamentos com espaço interno restrito.
Para projetos industriais, a amostra inicial é apenas uma parte da decisão de aquisição. Os compradores também devem avaliar o suporte de engenharia, capacidades de personalização, controle de qualidade, testes de amostras, capacidade de produção e disponibilidade do produto a longo prazo.
Para compradores industriais, o valor de uma placa de conversão vai além da conversão básica de sinal. A SKY-TDM posiciona sua solução como parte de um serviço mais amplo de integração de displays industriais, apoiando projetos OEM e ODM desde a avaliação de compatibilidade até a produção.
As principais vantagens incluem:
Essa abordagem completa pode ser particularmente útil para fabricantes OEM que precisam de uma placa de conversão compatível com um LCD específico, em vez de uma placa de desenvolvimento genérica. Ao confirmar o modelo LCD, a definição da interface, a resolução, o conector e os requisitos mecânicos no início do projeto, os engenheiros podem reduzir os riscos de compatibilidade antes da produção em massa.
A solução padrão foi projetada para painéis LCD TFT compatíveis usando uma interface TTL/RGB de 50 pinos. A compatibilidade exata depende da definição dos pinos do LCD, tempo, resolução, tensão e outros requisitos elétricos.
Sim. Para projetos OEM e ODM, os tipos de conectores, atribuições de pinos, comprimentos de cabos e definições de interface podem ser personalizados de acordo com o LCD alvo e a estrutura do equipamento.
Sim. Diferentes resoluções de LCD e requisitos de temporização podem ser avaliados para configurações de hardware ou firmware correspondentes. Os engenheiros devem fornecer o modelo exato do LCD ou a folha de dados para avaliação de compatibilidade.
Sim. A placa foi projetada para integração de display industrial e suporta uma faixa de temperatura operacional de -20°C a +70°C. Seu layout de PCB, design de energia e arquitetura de sinal são otimizados para operação estável em aplicações exigentes.
Sim. Conjuntos de cabos correspondentes podem ser fornecidos, incluindo cabos LVDS, cabos de luz de fundo, cabos de alimentação e chicotes personalizados quando necessário.
A versão padrão suporta entrada LVDS de 8 bits de canal único. Os requisitos de LVDS de canal duplo podem ser avaliados para o desenvolvimento de placas personalizadas de acordo com as especificações de tempo e interface do LCD alvo.
Sim. A avaliação de amostras é fortemente recomendada para projetos industriais. Testar a placa de conversão com o painel LCD real e o controlador do sistema pode verificar a compatibilidade do sinal, a qualidade da imagem, o tempo, a operação da luz de fundo e a integração mecânica antes da produção em volume.
UmPlaca de conversão de sinal LVDS para TTLpode ser uma solução eficaz quando os sistemas modernos baseados em LVDS precisam funcionar com painéis LCD TTL/RGB TFT existentes. Ao combinar conversão de sinal estável, design de PCB orientado para a indústria, iluminação de fundo integrada, ajuste de VCOM e recursos de personalização, ele pode ajudar os OEMs a simplificar a integração do display e, ao mesmo tempo, ampliar a usabilidade do hardware LCD existente. Para projetos que exigem interfaces personalizadas, avaliação de compatibilidade de LCD, correspondência de cabos ou suporte à produção, a escolha de um parceiro de display industrial experiente pode tornar a transição do protótipo para a produção em massa muito mais eficiente. Se você está procurando um fabricante e fornecedor confiável na China para um produto personalizadoPlaca de conversão de sinal LVDS para TTL, Contate-noscom seu modelo de LCD, definição de interface, resolução e requisitos de sistema para discutir uma solução adequada com a equipe de engenharia SKY-TDM.
