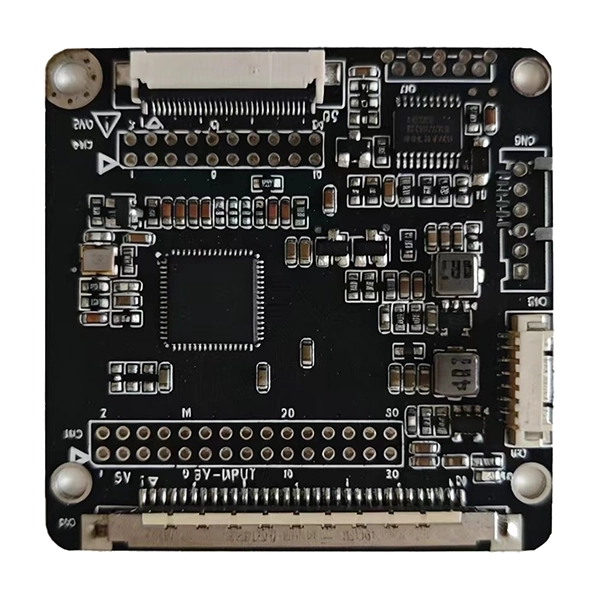

Placa conversora LVDS para EDP para monitores LCD industriais

Muitos dispositivos industriais continuam a usar controladores gráficos LVDS confiáveis, enquanto os painéis LCD mais recentes adotam cada vez mais a interface Embedded DisplayPort (eDP). Substituir toda a plataforma de controle costuma ser caro e demorado. OPlaca conversora LVDS para EDP para monitores LCD industriaisda SKY-TDM fornece uma solução de migração eficiente, convertendo sinais de vídeo LVDS padrão em saída eDP, permitindo que os fabricantes OEM integrem painéis LCD modernos sem redesenhar sua arquitetura de hardware existente.

Projetada especificamente para aplicações industriais, esta placa conversora compacta oferece transmissão de sinal estável, excelente compatibilidade e confiabilidade de longo prazo para equipamentos de automação, dispositivos médicos, sistemas de transporte, computadores incorporados e terminais inteligentes.

Modernize o hardware existente sem substituir seu controlador

Muitos produtos industriais permanecem em serviço durante 10-15 anos, enquanto a tecnologia LCD evolui muito mais rapidamente. À medida que os painéis LVDS se tornam menos disponíveis e os ecrãs eDP se tornam o padrão da indústria, os fabricantes enfrentam desafios crescentes de fornecimento.

Em vez de redesenhar a plataforma embarcada completa, a placa conversora do SKY-TDM atua como uma ponte de interface inteligente entre o seu controlador LVDS existente e os mais recentes módulos LCD eDP.

Essa abordagem reduz significativamente os custos de engenharia, encurta os ciclos de desenvolvimento e protege o investimento existente em hardware.

Seja atualizando equipamentos industriais ou projetando um novo produto em torno de uma plataforma de processador existente, esta placa conversora fornece uma solução de exibição confiável e escalável.

Construído para confiabilidade industrial

Os ambientes industriais exigem muito mais de uma placa conversora do que a simples conversão de sinal. Para garantir uma operação confiável a longo prazo, cada placa conversora é construída com componentes eletrônicos de nível industrial e apresenta um layout de PCB (placa de circuito impresso) otimizado.

Destaques de engenharia:

- Recepção de sinal diferencial LVDS estável

- Transmissão de saída de sinal eDP de alta velocidade

- Correspondência de impedância otimizada

- Design de baixa EMI (interferência eletromagnética)

- Sequenciamento de energia confiável

Componentes com classificação de temperatura de nível industrial

- Design de PCB compacto (medindo apenas 50 × 50 mm)

- Baixo consumo de energia

- Excelente estabilidade a longo prazo

Esses recursos ajudam a manter uma qualidade de imagem superior durante a operação contínua, minimizando problemas como tremulação da tela, perda de sinal ou anormalidades de sincronização.

Compatibilidade flexível com LCD

Diferentes fabricantes de LCD geralmente têm parâmetros de temporização, pinagens de conectores e requisitos de inicialização variados. Em vez de oferecer apenas soluções padrão fixas, trabalhamos em estreita colaboração com os clientes para fornecer suporte de engenharia profissional para compatibilidade personalizada de LCD.

Os serviços de personalização suportados incluem: configuração de resolução, otimização de tempo de LCD, ajuste de parâmetros do painel eDP, programação EDID (Extended Display Identification Data), personalização de firmware, otimização de controle de luz de fundo, adaptação de conector, personalização de cabo e assistência de integração mecânica.

Esse alto nível de flexibilidade permite que os clientes OEM integrem facilmente monitores de vários fabricantes de painéis com custos mínimos de reprojeto de hardware.

Cenários típicos de aplicação

A placa conversora LVDS para EDP para monitores LCD industriais é amplamente integrada em vários campos, incluindo: IHMs de automação industrial, interfaces de máquinas CNC, PCs industriais incorporados, equipamentos de diagnóstico médico, instrumentos de laboratório, sistemas de controle ferroviário, controladores de sinalização digital, quiosques de autoatendimento, equipamentos de fabricação inteligentes, sistemas de transporte inteligentes, sistemas de visão industrial e equipamentos de teste portáteis.

Seu tamanho compacto o torna especialmente adequado para aplicações onde o espaço de instalação é limitado.

Especificações Técnicas

Interface de entrada LVDS FI-XB30S

Interface de entrada LVDS JST 2x15 pinos

Interface de saída eDP de passo FFC-30Pin-0,5 mm

Interface de saída eDP JST 2x10 pinos

Interface de luz de fundo CVILUX de 6 pinos e 2,0 mm

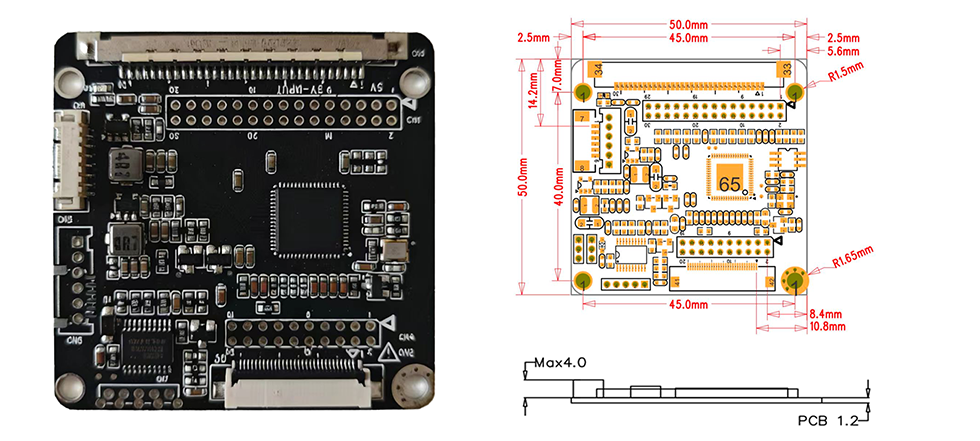

Dimensões

Por que atualizar dos painéis LCD LVDS para eDP?

A indústria de monitores está em constante transição das interfaces LVDS para eDP (Embedded DisplayPort). Eis por que os fabricantes OEM estão fazendo a mudança:

Maior largura de banda:O eDP suporta resoluções e taxas de atualização mais altas em comparação com o LVDS, permitindo exibições em 4K e com alta taxa de quadros que o LVDS não consegue suportar.

Menos cabos:O eDP utiliza menos linhas de sinal que o LVDS, reduzindo a complexidade do roteamento interno de cabos e melhorando o desempenho de EMI.

Menor consumo de energia:O eDP opera em tensões mais baixas e inclui recursos de economia de energia, tornando-o ideal para equipamentos alimentados por bateria e com baixo consumo de energia.

Melhor qualidade de imagem:O eDP oferece suporte a profundidades de cores mais altas e recursos avançados de processamento de imagem, como atualização automática do painel e taxas de atualização variáveis.

Disponibilidade futura do painel:Os fabricantes de LCD estão cada vez mais eliminando os painéis LVDS em favor do eDP. A atualização agora garante o fornecimento de painéis a longo prazo sem depender de modelos LVDS descontinuados.

Integração simplificada:O eDP utiliza conectores padrão e cabeamento mais simples, reduzindo o tempo de montagem e possíveis erros de conexão.

Para fabricantes de equipamentos industriais, a migração para painéis eDP por meio de nossa placa conversora oferece um caminho prático para a moderna tecnologia de display sem substituir os controladores existentes.

Cenários comuns de migração

Cenário 1: Controlador legado com atualização do painel eDP

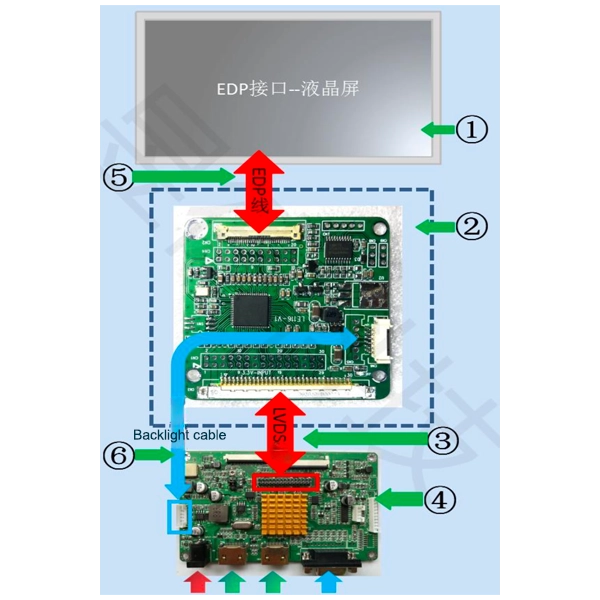

Seu controlador existente funciona perfeitamente, mas só produz LVDS. O painel LVDS original foi descontinuado e apenas substituições eDP estão disponíveis. Instale nossa placa conversora entre o controlador LVDS e o novo painel eDP --- não são necessárias alterações de firmware no controlador principal.

Cenário 2: Desenvolvimento de Novo Produto com Plataforma de Processador Existente

Sua plataforma de processador suporta saída LVDS, mas o painel LCD ideal para seu novo produto usa eDP. Em vez de redesenhar toda a placa-mãe, use nossa placa conversora para preencher a lacuna de interface e acelerar o tempo de lançamento no mercado.

Cenário 3: Aquisição de Painel Multifonte

Para reduzir o risco da cadeia de abastecimento, é necessário qualificar vários fornecedores de painéis LCD – alguns oferecendo LVDS, outros eDP. Com nossa placa conversora, você pode padronizar uma saída de controlador (LVDS) e, ao mesmo tempo, obter de forma flexível qualquer painel de interface.

Cenário 4: Atualização em campo de equipamentos implantados

Sua base instalada de equipamentos utiliza painéis LVDS que estão se tornando difíceis de obter. Nossa placa conversora permite que as equipes de serviço substituam painéis LVDS com falha por painéis eDP disponíveis durante a manutenção em campo, prolongando a vida útil do equipamento sem atualizações dispendiosas do controlador.

Por que escolher os EUA?

Escolher o fornecedor certo é tão importante quanto selecionar o hardware certo. Ao contrário dos distribuidores que simplesmente enviam placas padrão, a SKY-TDM oferece colaboração completa de engenharia em todo o seu projeto.

Nossas principais vantagens

- Fabricante profissional de telas sensíveis ao toque

- Ampla experiência em integração de displays industriais

- Desenvolvimento de Firmware Personalizado

- Serviços de design de cabos personalizados

- Teste de compatibilidade de LCD

- ISO 9001Certificação do Sistema de Gestão da Qualidade

- ISO 13485Certificação do Sistema de Gestão da Qualidade de Dispositivos Médicos

- IATF16949Certificação do Sistema de Gestão da Qualidade Automotiva

- Prototipagem Rápida

- Fornecimento estável a longo prazo

- Suporte técnico abrangente antes e depois da produção

Nossa equipe de engenharia trabalha em estreita colaboração com clientes OEM para reduzir os riscos de desenvolvimento e acelerar o tempo de lançamento do produto no mercado.

Perguntas frequentes

Q1: A placa conversora LVDS para EDP para monitores LCD industriais pode suportar qualquer painel LCD eDP?

R: A maioria dos LCDs eDP industriais podem ser suportados após a configuração do firmware. Recomendamos fornecer o número do modelo do seu LCD para avaliação de compatibilidade.

P2: A personalização do firmware está disponível?

R: Sim. Parâmetros de tempo, resolução, informações EDID e sequências de inicialização podem ser personalizados.

Q3: Você pode fornecer cabos correspondentes?

R: Absolutamente. Fabricamos cabos LVDS personalizados, cabos eDP, cabos FFC/FPC e chicotes elétricos completos.

P4: Você pode ajudar a migrar de um monitor LVDS obsoleto?

R: Sim. Esta é uma das aplicações mais comuns para esta placa conversora. Podemos recomendar LCDs de substituição compatíveis e configurar o conversor de acordo.

Q5: O conversor é adequado para operação industrial contínua?

R: Sim. A placa foi projetada usando componentes de nível industrial destinados à operação contínua e de longo prazo.

Q6: Você oferece suporte a pedidos de pequenos protótipos?

R: Sim. Amostras de engenharia estão disponíveis antes da produção em massa.

Q7: Quanto tempo dura a disponibilidade do produto?

R: Os projetos industriais geralmente exigem longos ciclos de vida do produto. Apoiamos o fornecimento de longo prazo e o gerenciamento do ciclo de vida para clientes OEM.

Q8: A placa suporta entrada LVDS de canal único e canal duplo?

R: Sim. A placa suporta configurações de entrada LVDS de canal único (1 pista) e canal duplo (2 pistas). A configuração apropriada é definida durante a personalização do firmware com base nos requisitos específicos do controlador e do painel.

Q9: Qual é a resolução máxima suportada por esta placa conversora?

R: A placa suporta resoluções de até1920×1080 a 60 Hzpara entrada LVDS de canal único e até2560×1440 a 60Hzpara entrada LVDS de canal duplo, dependendo das especificações do painel e da qualidade do cabo. Para painéis de maior resolução, entre em contato com nossa equipe de engenharia para uma avaliação de compatibilidade.
