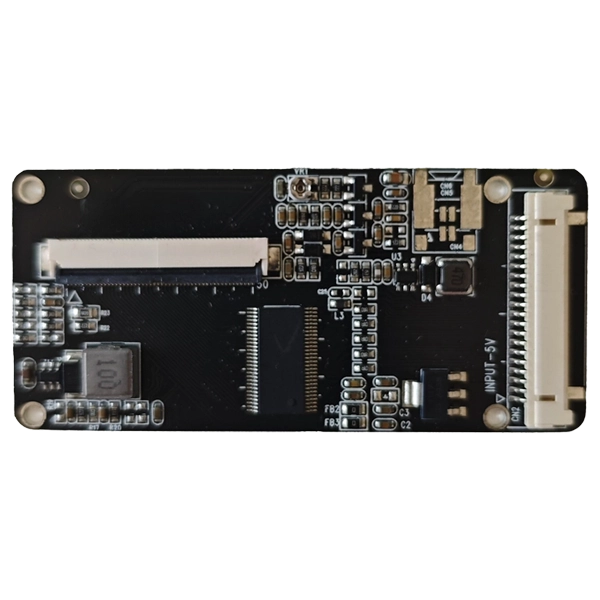

À medida que os painéis LCD industriais continuam a evoluir, muitos sistemas embarcados exigem conversão de sinal confiável entre diferentes interfaces de exibição. SKY-TDMPlaca de conversão de sinal LVDS para TTLfornece uma solução profissional para engenheiros que precisam controlar painéis TTL/RGB TFT LCD por meio de saídas LVDS, mantendo excelente qualidade de imagem e estabilidade do sistema, ao mesmo tempo em que reduz os custos gerais.
Projetada especificamente para ambientes industriais, esta placa conversora integra gerenciamento de energia de alta eficiência, layout de PCB otimizado e componentes de nível industrial para garantir operação estável sob condições exigentes. Em comparação com alternativas de consumo, oferece desempenho superior de EMC (compatibilidade eletromagnética), menores emissões de EMI (interferência eletromagnética), vida útil operacional mais longa e maior compatibilidade com módulos LCD industriais.
Seja integrando um novo LCD em equipamentos existentes ou atualizando sistemas legados, esta placa reduz efetivamente o tempo de desenvolvimento e agiliza a integração do sistema.
Ao contrário das placas de desenvolvimento padrão, esta placa de conversão de sinal LVDS para TTL foi otimizada para operação contínua em ambientes industriais.
Inclui:
- Design de PCB de nível industrial
- Arquitetura de entrada LVDS estável
- Saída LCD TTL/RGB de 50 pinos
- Design de fonte de alimentação de baixo ruído
- Driver de retroiluminação LED de alta eficiência
- Tensão VCOM ajustável
- Excelente desempenho EMC
- Baixo consumo de energia
- Integridade do sinal de alta velocidade
- Componentes de longo ciclo de vida

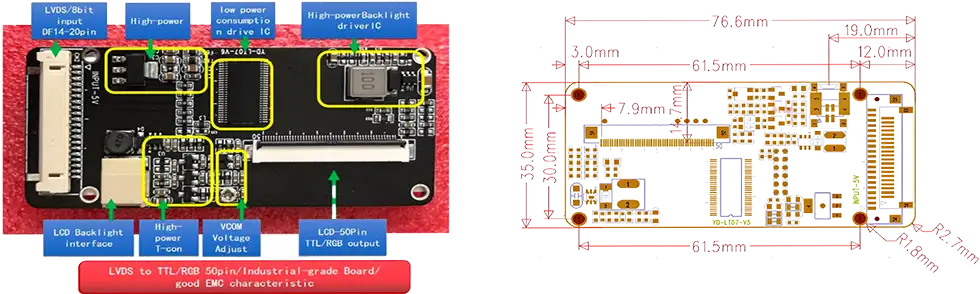

O design mecânico compacto também o torna adequado para produtos embutidos onde o espaço de instalação é limitado.
O roteamento diferencial cuidadosamente otimizado minimiza a distorção do sinal e garante uma transmissão de imagem estável.
O layout da PCB e o design de energia reduzem a interferência eletromagnética, facilitando a certificação de equipamentos industriais.
Suporta uma ampla gama de painéis LCD TFT industriais usando interfaces TTL/RGB de 50 pinos.
Circuitos de energia integrados de alta eficiência reduzem a geração de calor e melhoram a confiabilidade geral.
Permite que os engenheiros ajustem o desempenho da tela para diferentes painéis LCD.
Fornece brilho consistente com excelente estabilidade a longo prazo.
Os conectores padrão simplificam a instalação e encurtam os ciclos de desenvolvimento de produtos.
| Item | Especificação |
| Interface de entrada | LVDS (8 bits) |
| Interface de saída (LCD) | TTL/RGB 50 pinos |
| Tensão de entrada | 5V |
| Driver de luz de fundo | Driver de LED integrado |
| Ajuste VCOM | Suportado |
| Temperatura operacional | -20°C a +70°C |
| Design personalizado | Suportado |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | LED+ | 2 | LED+ |
| 3 | LIDERADO- | 4 | LIDERADO- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODO |
| 9 | DE | 10 | VS |
| 11 | SH | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | E/D | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | REINICIAR |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | LIGADO/DESLIGADO | 20 | PWM |
Esta placa é adaptada para aplicações industriais e é altamente adequada para ambientes industriais exigentes, como IHMs industriais, equipamentos industriais, máquinas de loteria e dispositivos médicos.
Atualmente, este produto suporta sinais de interface específicos. Se você precisar de sinais de interface diferentes, forneça as especificações da interface LCD e redesenharemos a placa de acordo para atender às suas necessidades.
Quando você precisa desta placa de conversão?
A maioria dos painéis LCD industriais hoje usa interfaces LVDS ou eDP. No entanto, muitos designs de equipamentos legados e certos módulos de exibição especializados ainda exigem sinais TTL/RGB (RGB paralelo). É aqui que você precisa desta placa:
Use esta placa se:
- Seu sistema emite sinais LVDS, mas seu painel LCD requer entrada TTL/RGB
- Você tem um painel de exibição legado com interface TTL de 50 pinos
- Você está atualizando um sistema, mas mantendo um painel TTL existente
- Você precisa testar ou validar painéis TTL usando fontes de sinal LVDS
A conexão LVDS direta é suficiente se:
- Tanto a fonte quanto o painel usam LVDS (não é necessária conversão)
- Seu painel possui entradas eDP ou HDMI
- Você está projetando um novo sistema com painéis de interface modernos
Esta placa foi projetada especificamente para o cenário de conversão – permitindo que os engenheiros reutilizem painéis TTL existentes com computadores industriais ou controladores incorporados equipados com LVDS mais recentes.
Resolvemos os desafios do mundo real que os clientes OEM enfrentam durante a integração do LCD. Ao oferecer suporte à conversão entre várias fontes de saída LVDS e painéis LCD TTL específicos de 50 pinos, eliminamos a necessidade de reprojetar o sistema. A placa apresenta uma arquitetura de energia independente que minimiza as flutuações de tensão para melhorar a estabilidade geral do produto, enquanto o roteamento de PCB de nível industrial melhora significativamente o desempenho EMC e reduz a interferência do sistema. Além disso, oferecemos personalização abrangente; basta fornecer seus requisitos para definições de interface, tipos de conectores e posições de furos de montagem, e nós entregaremos um projeto completo que corresponda perfeitamente ao seu equipamento.
Escolher-nos significa mais do que apenas comprar uma placa de conversão de sinal LVDS para TTL – você está fazendo parceria com um aliado de engenharia experiente na integração de displays industriais.
Fornecemos soluções abrangentes e completas que incluem desenvolvimento personalizado OEM e ODM, avaliação de compatibilidade de LCD, personalização de cabos, otimização de firmware, prototipagem de pequenos lotes, recursos de produção em massa, inspeção de qualidade rigorosa e disponibilidade de produtos a longo prazo. Nossa abordagem completa ajuda a eliminar os riscos desnecessários de qualidade frequentemente associados ao fornecimento de vários fornecedores.
R: A placa tem amplo suporte para painéis LCD TTL/RGB de 50 pinos com a mesma definição de pinagem.
R: Sim. O tipo de conector, atribuição de pinos, comprimento do cabo e definição de interface podem ser totalmente personalizados.
R: Sim. Fornecemos configurações de firmware e hardware correspondentes, adaptadas a diferentes resoluções de LCD e requisitos de temporização.
R: Absolutamente. Projetada com componentes de nível industrial e otimizada para desempenho EMC (Compatibilidade Eletromagnética), esta placa foi construída para operação contínua e estável.
R: Sim. Oferecemos conjuntos de cabos completos, incluindo cabos LVDS, cabos de retroiluminação, cabos de alimentação e chicotes personalizados.
R: Sim. Nossa equipe de engenharia está disponível para ajudá-lo com avaliação de compatibilidade de LCD, depuração de interface e integração de sistema.
R: Os modelos padrão normalmente têm um prazo de entrega de 2 a 3 semanas. Para projetos customizados, o prazo de entrega depende da complexidade do projeto.
R: Sim. Recomendamos fortemente pedidos de amostras para verificação de engenharia antes da produção em massa.
R: Sim. Para projetos industriais, apoiamos longos ciclos de vida dos produtos e fornecemos planejamento de fornecimento de longo prazo sempre que possível.
R: A versão padrão suporta entrada LVDS de canal único (8 bits). Para requisitos de entrada LVDS de canal duplo, podemos personalizar o design da placa com base nas especificações específicas de temporização e conector do painel LCD. Forneça o número do modelo do seu painel ou a definição da interface para avaliação.
