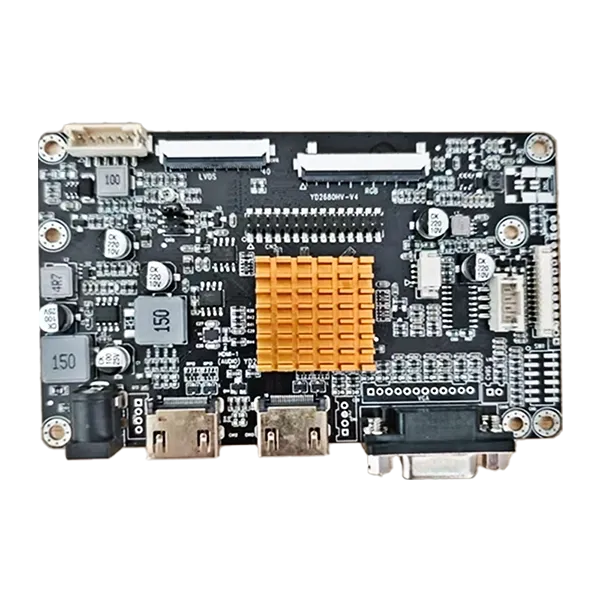

Equipamentos industriais modernos exigem interfaces de exibição flexíveis, excelente qualidade de imagem e longos ciclos de vida do produto. NossoPlaca AD de interface 2-HDMI para LVDS TTLfoi desenvolvido especificamente para fabricantes de equipamentos OEM que precisam conectar fontes de sinal HDMI a painéis LCD TFT industriais.
Apoioentradas de vídeo HDMI duplas, a placa controladora converte sinais digitais em interfaces LVDS ou TTL, tornando-a adequada para uma ampla variedade de painéis LCD de vários fabricantes. Esteja você atualizando um monitor existente ou desenvolvendo um novo sistema embarcado, esta placa controladora oferece uma solução confiável e econômica.
Ao contrário das placas de exibição de consumo, ele é otimizado para operação industrial contínua com desempenho estável, excelentes características de EMC e disponibilidade de componentes a longo prazo.
Entrada HDMI dupla:Suporta a alternância entre duas fontes de sinal HDMI, melhorando significativamente a flexibilidade do sistema.
Saída dupla LVDS e TTL:Suporta painéis LCD LVDS e RGB TTL (RGB Paralelo), reduzindo efetivamente os custos de redesenho de hardware.
Ampla compatibilidade com LCD:Compatível com painéis LCD TFT industriais de 7 a 32 polegadas (personalizáveis com base nas especificações específicas do painel).
Qualidade de imagem superior:Possui processamento de imagem HD, baixa interferência de sinal, desempenho de cores estável e tempos de resposta rápidos.
Design de nível industrial:Projetado para ambientes industriais agressivos e operação contínua e de longo prazo.
Configuração flexível de firmware:Oferece suporte ao desenvolvimento de firmware personalizado com base na resolução do LCD, parâmetros de temporização, definições de interface e requisitos específicos do cliente.
Ideal para automação industrial, dispositivos médicos, quiosques de autoatendimento, sinalização digital e displays integrados, esta placa atende perfeitamente aos exigentes padrões dessas indústrias.
Construída para suportar ambientes industriais exigentes, esta placa possui proteção avançada de sinal e tensão. Elimina eficazmente a interferência de sinal e a instabilidade do ecrã, garantindo um desempenho impecável mesmo nas condições mais complexas.
Ao contrário dos fornecedores de placas controladoras que apenas fornecem componentes eletrônicos, somos um fabricante profissional de telas sensíveis ao toque, dedicado a fornecer serviços completos de integração de monitores. Nossos principais recursos incluem:
Ajudamos na seleção do LCD de nível industrial ideal, personalizamos telas sensíveis ao toque capacitivas ou resistivas, configuramos placas controladoras de LCD, fornecemos ligação óptica para módulos LCD, personalizamos vidros de cobertura e fornecemos conjuntos de cabos de interface LCD correspondentes. Isso reduz significativamente a complexidade do fornecimento e encurta efetivamente o ciclo de desenvolvimento do produto.
Oferecemos opções abrangentes de personalização, incluindo configuração de resolução de LCD, mapeamento de pinos LVDS, ajustes de tempo TTL, otimização de firmware, controle de luz de fundo e brilho, idiomas de menu OSD, personalização de logotipo de inicialização, definições de pinos de cabo, personalização de tipo de conector e requisitos de estrutura de montagem mecânica. Estamos altamente interessados em colaborar com clientes em projetos OEM e ODM.
Como uma fábrica profissional de telas sensíveis ao toque, integramos um rigoroso gerenciamento de qualidade em todas as etapas do nosso processo de produção. Nossas certificações de sistema de fabricação incluemISO 9001Sistema de Gestão da Qualidade,ISO 13485Sistema de gerenciamento de qualidade de dispositivos médicos, eIATF16949Sistema de Gestão da Qualidade Automotiva. Cada placa controladora passa por rigorosos testes funcionais antes do envio para garantir uma operação estável e perfeita compatibilidade com os painéis de exibição de nossos clientes.
| Recurso | Beneficiar |
| Entradas HDMI duplas | Seleção flexível de fonte de vídeo |
| Saídas LVDS e TTL | Suporta vários tipos de interface LCD |
| Componentes Industriais | Longa vida útil |
| Processamento de sinal estável | Imagem nítida com interferência mínima |
| Personalização de Firmware | Combina com diferentes painéis LCD |
| Design compacto de PCB | Fácil integração em equipamentos embarcados |
| Fornecimento de longo prazo | Ideal para gerenciamento do ciclo de vida industrial |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCC(3,3/5V) | 2 | VCC(3,3/5V) |
| 3 | VCC(3,3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | REINICIAR | 6 | ESPERA |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITER |
| 29 | AVDD | 30 | GND |
| 31 | LIDERADO- | 32 | LIDERADO- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | LED+ | 2 | LED+ |
| 3 | LIDERADO- | 4 | LIDERADO- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3,3/5V) | 8 | MODO |
| 9 | DE | 10 | VS |
| 11 | SH | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | E/D | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | REINICIAR |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Alfinete | Sinal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | LIGADO/DESLIGADO |
| 5 | 5V/12V (Típico) |
| 6 | 5V/12V (Típico) |
Muitos projetos industriais falham devido a problemas de compatibilidade entre o painel LCD, tela sensível ao toque, cabos, firmware e placa controladora. Ajudamos a eliminar esses riscos fornecendo os seguintes serviços:
- Soluções completas de correspondência de exibição
- Configuração de temporização LCD
- Verificação de interface
- Teste de compatibilidade de toque
- Disponibilidade do produto a longo prazo
- Suporte de engenharia durante todo o ciclo de vida do projeto
Esses serviços abrangentes são projetados para atender plenamente aos requisitos do seu produto. Em vez de adquirir componentes individualmente, os clientes recebem uma solução de display totalmente verificada. Isso não apenas economiza tempo valioso de engenharia e P&D, mas também reduz significativamente os riscos de desenvolvimento.
R: Esta placa AD de interface 2-HDMI para LVDS TTL pode ser configurada para suportar uma ampla gama de painéis LCD TFT industriais com interfaces LVDS ou TTL. Forneça o número do modelo do seu LCD específico para verificação de compatibilidade.
R: Sim. Fornecemos firmware personalizado com base na resolução do LCD, parâmetros de temporização, definição de interface e requisitos específicos da aplicação.
R: Sim. Para projetos OEM, oferecemos suporte à personalização de logotipos de inicialização, configurações multilíngues, funções OSD e vários parâmetros de exibição.
R: Sim. A placa foi projetada com componentes de nível industrial, construídos especificamente para operação contínua e de longo prazo em ambientes exigentes.
R: Absolutamente. Podemos fornecer uma solução completa e completa que inclui painel LCD, tela sensível ao toque, placa controladora, cabos, ligação óptica e integração mecânica.
R: Sim. Nossa equipe de engenharia auxilia na correspondência de LCD, desenvolvimento de firmware, configuração de interface e integração de projetos.
Procurando uma placa controladora HDMI para LVDS/TTL LCD confiável para seu próximo projeto?
Nossa equipe de engenharia irá ajudá-lo a encontrar rapidamente a placa controladora mais adequada e configurar o firmware, fornecendo uma solução completa de display adaptada especificamente para sua aplicação. Ao integrar painéis LCD de nível industrial, telas sensíveis ao toque, placas controladoras, ligação óptica e suporte de engenharia OEM em uma única cadeia de suprimentos, nos dedicamos a ajudar os clientes a encurtar os ciclos de desenvolvimento, reduzir os riscos de integração e acelerar o tempo de lançamento no mercado.
