Equipamentos industriais geralmente exigem interfaces de vídeo diferentes, dependendo da plataforma de hardware do cliente. As placas controladoras LCD tradicionais geralmente suportam apenas uma interface de painel, forçando os engenheiros a redesenhar o hardware ou adquirir várias placas controladoras para projetos diferentes.

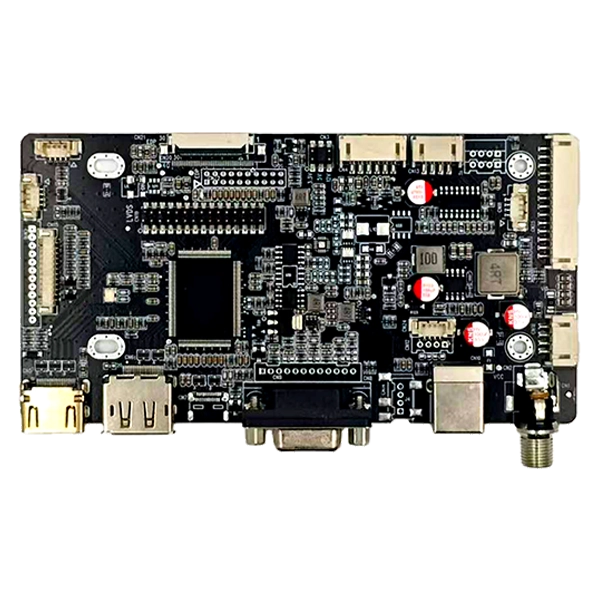

SKY-TDMPlaca de anúncio de interface HDMI e DP e VGA e tipo C para LVDS EDPelimina essas limitações integrandoHDMI, DisplayPort, VGA e USB tipo Centradas de vídeo juntamente comLVDS e eDPexibir saídas em um único PCB de nível industrial.
Esteja você desenvolvendo uma nova IHM, atualizando equipamentos legados ou integrando um display incorporado em máquinas industriais, uma placa controladora suporta múltiplas configurações de LCD enquanto reduz o tempo de engenharia, o custo de inventário e a complexidade do produto.
Projetada para aplicações industriais de longo prazo, a placa oferece qualidade de imagem estável, opções de energia flexíveis e interfaces periféricas abrangentes para fabricantes de equipamentos OEM e integradores de sistemas.

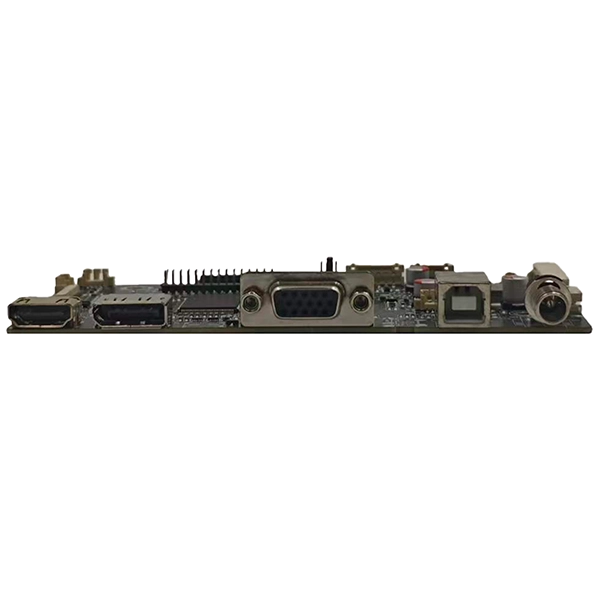

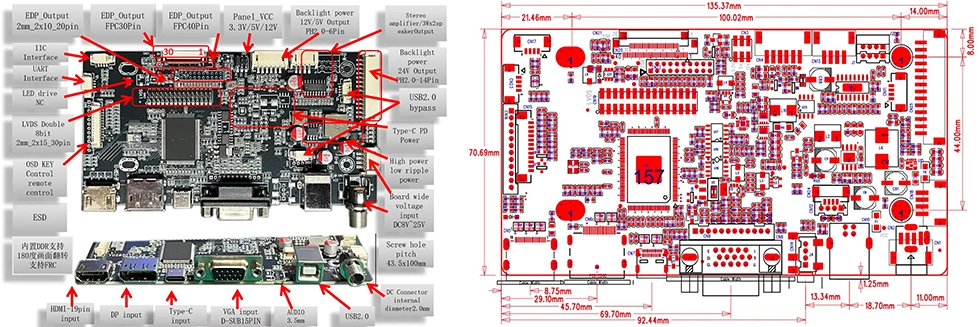

Esta Interface AD Board integra múltiplas opções de entrada e é totalmente compatível com as fontes de vídeo mais comuns da atualidade:HDMI, DisplayPort (DP), VGA e USB Type-C (modo DP Alt). Isso permite que os clientes alternem perfeitamente entre diferentes plataformas host sem a necessidade de placas conversoras adicionais.
Esta placa AD de interface HDMI e DP e VGA e Tipo C para LVDS EDP é totalmente compatível com os dois padrões de interface LCD convencionais. As opções de saída de vídeo disponíveis incluem LVDS de 8 bits de canal duplo, eDP de 20 pinos, eDP FPC de 30 pinos e eDP FPC de 40 pinos. É ideal para uma ampla variedade de módulos industriais TFT LCD, desde telas de 7 polegadas até monitores de grande formato.
Ao contrário das placas de exibição de consumo, esta placa AD de interface HDMI e DP e VGA e Type-C para LVDS EDP foi projetada especificamente para aplicações industriais exigentes e de alta especificação. Seus principais recursos de hardware incluem uma ampla tensão de entrada DC (8V-25V), design de energia industrial de baixa ondulação, proteção aprimorada contra ESD (descarga eletrostática) e uso de componentes de nível industrial para garantir uma operação estável a longo prazo. É particularmente adequado para ambientes complexos, como ambientes externos e condições de alta temperatura, garantindo estabilidade de exibição consistente.
Esta placa AD de interface HDMI e DP e VGA e Tipo C para LVDS EDP é amplamente utilizada em produtos industriais que operam em ambientes complexos. Cenários de aplicação típicos incluem terminais IHM industriais, monitores sensíveis ao toque de estrutura aberta, interfaces de máquinas CNC, equipamentos de diagnóstico médico e sistemas de visão mecânica.
Cada projeto de display é único. Fornecemos serviços abrangentes de suporte técnico, incluindo verificação de compatibilidade de painel LCD, otimização de firmware, modificação de EDID (Extended Display Identification Data), ajuste de parâmetros de luz de fundo, design de cabo LVDS e eDP personalizado e impressão de logotipo PCB. Quer o seu projeto exija uma placa controladora padrão ou uma solução totalmente personalizada, a SKY-TDM oferece suporte de engenharia profissional em todas as fases do ciclo de vida do produto.
| Item | Especificação |
| Entrada de vídeo | HDMI, DisplayPort (DP), VGA, Tipo C |
| Saída de exibição | LVDS, eDP (20 pinos/30 pinos/40 pinos) |
| Tensão do Painel | 3,3V/5V/12V |
| Saída de luz de fundo | 5V/12V/24V |
| Áudio | Amplificador 3W x 2 |
| Tensão de entrada | 8~28V |
| Temperatura operacional | -20°C a 80°C |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3,3/5/12V) |
| 19 | VCC(3,3/5/12V) | 20 | VCC(3,3/5/12V) |
| 21 | VCC(3,3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3,3/5/12V) |
| 13 | VCC(3,3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Alfinete | Sinal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | LIGADO/DESLIGADO |
| 5 | +12V/5V |
| 6 | +12V/5V |
O fornecimento de hardware é apenas a base; o serviço é a garantia do sucesso a longo prazo. A SKY-TDM está comprometida em acelerar o lançamento do seu projeto e resolver completamente os desafios da sua cadeia de suprimentos. Fornecemos o seguinte suporte principal:
- Longo ciclo de vida do produto:Capacidades de produção em massa estáveis e confiáveis.
- Suporte Técnico Abrangente:Assistência com testes de compatibilidade de LCD e cabos de sinal personalizados.
- Modelo de produção flexível:Baixo MOQ (Quantidade Mínima de Pedido) e resposta técnica rápida.
- Soluções de exibição multifuncionais:Telas sensíveis ao toque e painéis LCD são enviados como um conjunto compatível para atender a diversas necessidades.
R: Sim. É compatível com painéis LCD TFT de nível industrial com interfaces LVDS ou eDP. Podemos recomendar os conectores e firmware apropriados com base no modelo específico do seu painel.
R: A placa suportaHDMI, DisplayPort, VGA e USB tipo C(com DP Alt Mode), garantindo ampla compatibilidade com diversos computadores industriais e sistemas embarcados.
R: Sim. Oferecemos serviços abrangentes de personalização de firmware, incluindo ajustes de tempo, configuração de EDID (Extended Display Identification Data), personalização do logotipo de inicialização e otimização de parâmetros do painel.
R: A placa controladora suporta uma ampla faixa de entrada DC de8V a 25V, tornando-o perfeitamente compatível com sistemas de alimentação industrial de 12 V e 24 V.
R: Sim. Fabricamos cabos LVDS personalizados, cabos eDP FPC, cabos de retroiluminação e chicotes de energia para garantir integração plug-and-play para nossos clientes.
R: Sim. Oferecemos suporte à impressão de logotipo em serigrafia PCB, personalização de firmware, modificações de conectores, montagens de cabos e serviços completos de desenvolvimento de ODM.
R: A saída LVDS suporta até1920×1080 a 60 Hz(canal duplo de 8 bits). A saída eDP suporta até3840×2160 a 60Hz(4K UHD), dependendo da especificação do painel e da qualidade do cabo. Para aplicações 4K, recomendamos usar a interface eDP para obter largura de banda ideal.
R: Sim. A placa suporta rotação de imagem de 180° por meio de configuração de firmware. Para rotação de 90°/270° (modo retrato), podemos personalizar o firmware com base nos requisitos do seu painel e da aplicação. Especifique seus requisitos de orientação ao fazer um pedido.
Procurando por um confiávelPlaca de anúncio de interface HDMI e DP e VGA e tipo C para LVDS EDPpara o seu próximo projeto de display incorporado?
Para recomendar a solução mais adequada, forneça as seguintes informações ao fazer uma consulta:
- Número do modelo do painel LCD
- Interface de entrada de vídeo necessária (HDMI, DP, VGA ou USB tipo C)
- Tensão de alimentação de entrada
- Requisitos de luz de fundo
- Quantidade anual estimada
- Requisitos de personalização de OEM ou firmware
Nossa equipe de engenharia analisará suas especificações e fornecerá uma solução compatível, recomendações técnicas e uma cotação em até 24 horas úteis.
