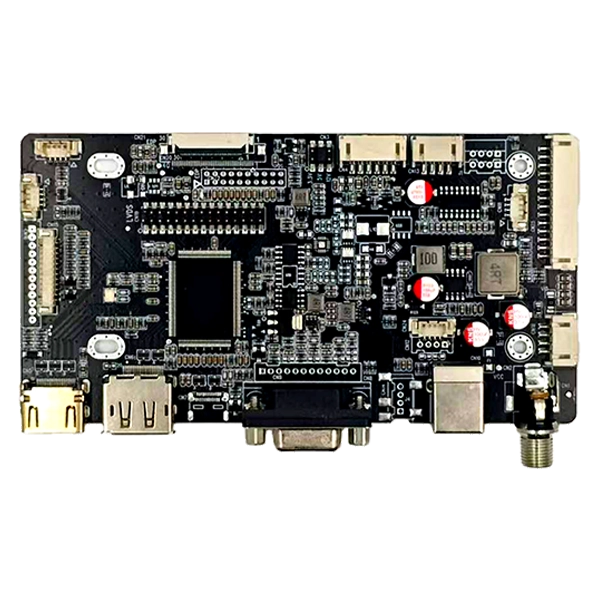

SKY-TDMdesenvolve oPlaca de anúncio de interface HDMI e DP e VGA e tipo C para LVDS EDPpara ajudar OEMs, integradores de sistemas e fabricantes de equipamentos industriais a conectar múltiplas fontes de vídeo com painéis LCD LVDS ou eDP por meio de um controlador de display flexível. Ao combinar entradas HDMI, DisplayPort, VGA e USB Type-C com várias configurações de saída LCD, a placa pode reduzir a complexidade do hardware e, ao mesmo tempo, oferecer suporte a aplicativos de exibição integrados exigentes.
Os sistemas de exibição industriais modernos geralmente precisam funcionar com diferentes computadores host, interfaces gráficas e painéis LCD. Usar um controlador separado para cada interface pode aumentar o trabalho de engenharia, os requisitos de estoque e o tempo de integração. Uma placa de driver LCD multiinterface oferece uma abordagem mais prática, combinando várias entradas de vídeo e saídas de vídeo em uma PCB de nível industrial.
A configuração da interface HDMI, DP, VGA e Type-C suporta uma ampla gama de plataformas host, enquanto as saídas LVDS e eDP tornam o controlador adequado para diferentes arquiteturas TFT LCD. A placa suporta tensão de painel configurável, saída de luz de fundo, temperaturas operacionais industriais e serviços de engenharia OEM/ODM, tornando-a adequada para IHMs industriais, equipamentos CNC, dispositivos médicos, quiosques, sistemas de visão de máquina e monitores incorporados.
Índice
Por que os monitores industriais precisam de múltiplas interfaces de vídeo?
Como a placa controladora conecta diferentes interfaces de exibição?
Quais são os principais recursos da placa AD da interface?
Quais são as principais especificações técnicas?
Onde este controlador de exibição pode ser usado?
Como o suporte OEM e ODM melhora a integração de exibição?
Como os engenheiros devem selecionar o controlador de exibição correto?
Por que os monitores industriais precisam de múltiplas interfaces de vídeo?
Projetos de displays industriais raramente seguem uma única arquitetura de hardware. Uma máquina pode usar um computador industrial com DisplayPort, outra pode contar com HDMI, enquanto equipamentos mais antigos ainda podem usar VGA. Do lado do display, o módulo LCD pode utilizar LVDS ou eDP dependendo de sua geração, resolução, tamanho e design.
Isto cria um desafio de engenharia comum: a fonte de vídeo e o painel LCD não usam necessariamente o mesmo padrão de interface. Sem um controlador flexível, os engenheiros podem precisar de placas de conversão diferentes para projetos diferentes.
Um controlador de display com múltiplas entradas pode simplificar essa arquitetura ao oferecer suporte a:
- Fontes de vídeo HDMI para sistemas host digitais comuns.
- DisplayPort para computadores industriais modernos e plataformas embarcadas.
- VGA para computadores legados e atualizações de equipamentos.
- USB Type-C com DP Alt Mode para plataformas de computação compactas compatíveis.
- Saídas LVDS para painéis industriais TFT LCD compatíveis.
- Saídas eDP para arquiteturas LCD de alto desempenho mais recentes.
Para projetos OEM, essa flexibilidade pode ajudar a reduzir a necessidade de redesenhar os componentes eletrônicos do display sempre que a plataforma host muda.
Como a placa controladora conecta diferentes interfaces de exibição?
A função básica de um driver LCD ou placa AD é receber informações de vídeo de um dispositivo host, processar o sinal e fornecer um sinal de exibição adequado ao painel LCD selecionado. A interface do lado do host e a interface do lado do painel não precisam ser idênticas.
Nesta configuração, HDMI, DP, VGA e Type-C funcionam como opções de entrada de vídeo. O controlador processa esses sinais e fornece saída LVDS ou eDP de acordo com a arquitetura do painel conectado.
A placa suporta LVDS de 8 bits de canal duplo e várias configurações de eDP, incluindo opções FPC de 20 pinos, 30 pinos e 40 pinos. Isto torna a compatibilidade do painel uma parte importante da integração do sistema. Os engenheiros devem verificar o modelo do LCD, a resolução, o tipo de interface, a definição dos pinos, a tensão do painel, os requisitos de luz de fundo e a configuração do firmware antes da produção.
Por exemplo, um integrador de sistemas atualizando uma máquina industrial mais antiga baseada em VGA pode potencialmente manter a arquitetura LCD existente enquanto usa um controlador que aceita entrada VGA. Por outro lado, um novo sistema embarcado pode usar HDMI, DP ou entrada Tipo C compatível enquanto aciona um painel eDP.
Quais são os principais recursos da placa AD da interface?
1. Múltiplas opções de entrada de vídeo
A placa combina entradas de vídeo HDMI, DisplayPort, VGA e USB Type-C. Essa arquitetura multiinterface dá aos desenvolvedores de equipamentos mais liberdade ao selecionar computadores industriais, placas incorporadas e dispositivos host.
2. Compatibilidade de exibição LVDS e eDP
O suporte a LVDS e eDP torna o controlador adequado para diferentes gerações de tecnologia TFT LCD. As configurações disponíveis incluem LVDS de 8 bits de canal duplo, bem como interfaces eDP de 20, 30 e 40 pinos.
3. Configuração de energia flexível
O controlador suporta opções de tensão do painel de 3,3 V, 5 V e 12 V. As opções de saída de luz de fundo incluem 5V, 12V e 24V. Esta flexibilidade é útil na integração de módulos LCD com diferentes requisitos elétricos.
4. Capacidade operacional industrial
A faixa de temperatura operacional especificada é de -20°C a 80°C. O design também incorpora componentes de nível industrial, design de energia de baixa ondulação e proteção ESD aprimorada para ambientes de equipamentos exigentes.
5. Funções de processamento e expansão de imagens
As informações do produto especificam memória DDR integrada, processamento FRC e rotação de imagem de 180°. Estas funções podem ser valiosas em displays incorporados onde a orientação da imagem e o processamento do display precisam ser adaptados à instalação física.
Quais são as principais especificações técnicas?
A tabela a seguir resume as principais especificações disponíveis para este controlador de display multiinterface:
| Item | Especificação |
|---|---|
| Entrada de vídeo | HDMI, DisplayPort (DP), VGA, Tipo C |
| Saída de exibição | LVDS e eDP |
| Interface eDP | FPC de 20 pinos / 30 pinos / 40 pinos |
| Saída LVDS | LVDS de 8 bits de canal duplo |
| Tensão do painel | 3,3V/5V/12V |
| Saída de luz de fundo | 5V/12V/24V |
| Amplificador de áudio | 3W × 2 |
| Tensão de entrada | 8V–28V |
| Temperatura operacional | -20°C a 80°C |
Como os painéis LCD podem ter definições de pinos diferentes, mesmo quando usam o mesmo padrão geral de interface, os engenheiros devem tratar as especificações como um ponto de partida para a verificação de compatibilidade, em vez de assumir que cada painel é diretamente intercambiável.
Onde este controlador de exibição pode ser usado?
A combinação de múltiplas entradas de vídeo e saídas LVDS/eDP torna este tipo de controlador adequado para uma ampla gama de aplicações de exibição industriais e incorporadas.
Terminais IHM Industriais
As interfaces homem-máquina geralmente precisam operar continuamente enquanto conectam computadores industriais a monitores LCD TFT. Opções flexíveis de entrada de vídeo simplificam a seleção de plataformas de hardware e atualizações de equipamentos.
Interfaces de máquinas CNC
Os sistemas CNC podem usar diferentes gerações de hardware de computação. Um controlador multi-interface pode ajudar a conectar fontes de vídeo antigas ou modernas com painéis LCD adequados.
Expositores de equipamentos médicos
Equipamentos de diagnóstico médico e de laboratório podem exigir operação estável do display e configurações de LCD cuidadosamente combinadas. Os testes de compatibilidade do painel e os parâmetros de exibição personalizados podem, portanto, ser importantes durante a integração.
Sistemas de visão mecânica
O equipamento de visão mecânica geralmente combina computadores industriais, câmeras, unidades de processamento e monitores de operador. Interfaces de vídeo flexíveis permitem que o subsistema de exibição acomode diferentes configurações de host.
Monitores e quiosques de estrutura aberta
Terminais de autoatendimento, quiosques e monitores de estrutura aberta podem usar diferentes tamanhos de LCD e plataformas host. Um controlador configurável pode ajudar os fabricantes a padronizar parte de sua arquitetura de exibição em variantes de produtos.
Como o suporte OEM e ODM melhora a integração de exibição?
A escolha de uma placa de driver de LCD não envolve apenas o tipo de conector. A integração bem-sucedida depende da correspondência do controlador com o painel LCD exato e a arquitetura do sistema.
Para projetos OEM e ODM, o suporte de engenharia pode incluir:
- Verificação de compatibilidade do painel LCD.
- Otimização e ajuste de firmware.
- Modificação do EDID.
- Ajuste de parâmetros de luz de fundo.
- Design personalizado de cabos LVDS e eDP.
- Impressão de logotipo PCB para equipamentos customizados.
- Correspondência de tensão do painel e requisitos de luz de fundo.
Esses serviços podem ser especialmente valiosos quando um cliente precisa de um conjunto de display personalizado em vez de uma placa controladora genérica. Em vez de tratar o LCD, a placa de driver, o cabo e a luz de fundo como componentes independentes, o sistema de exibição completo pode ser avaliado como uma solução integrada.
Para um projeto personalizado, os compradores devem preparar o número do modelo do LCD, a entrada de vídeo necessária, a potência de entrada, os requisitos de luz de fundo, a quantidade anual estimada e quaisquer requisitos de firmware ou OEM antes da avaliação técnica.
Como os engenheiros devem selecionar o controlador de exibição correto?
Antes de comprar uma placa controladora, os engenheiros devem verificar vários parâmetros técnicos em vez de selecionar uma placa apenas de acordo com a aparência externa do conector.
- Confirme a interface LCD.Determine se o painel usa LVDS ou eDP e identifique o conector exato e a configuração dos pinos.
- Verifique a tensão do painel.Verifique se o LCD requer 3,3 V, 5 V ou 12 V.
- Verifique a luz de fundo.Confirme a tensão de luz de fundo necessária, o sinal de habilitação e os requisitos de PWM.
- Verifique a fonte do vídeo.Identifique se o host usa HDMI, DP, VGA ou modo DP Alt Type-C compatível.
- Confirme a resolução e o tempo.O firmware do controlador deve ser compatível com os parâmetros de exibição do painel de destino.
- Avalie o ambiente operacional.Os requisitos de temperatura, ESD, estabilidade de energia e operação contínua devem ser considerados para equipamentos industriais.
- Discuta os requisitos de personalização.Para produção OEM, a configuração do cabo, o firmware, a marcação da PCB e a correspondência do painel devem ser confirmados antes da produção em massa.
Esta lista de verificação ajuda a reduzir problemas de compatibilidade durante testes de protótipos e implantação de produção.
Perguntas frequentes
Q1: A placa suporta painéis LCD LVDS e eDP?
Sim. O controlador foi projetado para suportar painéis LCD TFT LVDS e eDP. As configurações disponíveis incluem opções LVDS e eDP de 8 bits de canal duplo com interfaces FPC de 20, 30 e 40 pinos.
Q2: Quais entradas de vídeo são suportadas?
A placa suporta entrada de vídeo HDMI, DisplayPort, VGA e USB Type-C. A operação de vídeo Type-C depende do dispositivo host que suporta a funcionalidade DisplayPort Alt Mode apropriada.
Q3: Quais tensões de painel estão disponíveis?
As opções de tensão do painel especificadas são 3,3 V, 5 V e 12 V. A configuração apropriada deve ser selecionada de acordo com a especificação do painel LCD alvo.
Q4: O controlador pode ser personalizado para um projeto OEM?
Sim. O suporte à personalização pode incluir verificação de compatibilidade de LCD, otimização de firmware, modificação de EDID, ajuste de parâmetros de luz de fundo, cabos LVDS/eDP personalizados e impressão de logotipo PCB.
Q5: Que informações devem ser fornecidas antes de solicitar um orçamento?
Recomenda-se fornecer o modelo do painel LCD, a entrada de vídeo desejada, a tensão de entrada, os requisitos de luz de fundo, a quantidade anual esperada e quaisquer requisitos de personalização de OEM ou firmware. Esses detalhes permitem que a equipe de engenharia avalie a compatibilidade com mais precisão.
Conclusão final
Um controlador de display multi-interface flexível pode simplificar a conexão entre fontes de vídeo modernas e antigas e diferentes gerações de painéis LCD TFT industriais. Com entradas HDMI, DisplayPort, VGA e Type-C combinadas com saídas LVDS e eDP, a solução pode suportar uma ampla gama de aplicações industriais de HMI, CNC, médicas, quiosques, transporte e exibição incorporada. A potência configurável do painel, as opções de luz de fundo, a faixa de temperatura industrial e os serviços de engenharia OEM/ODM oferecem suporte adicional a projetos de exibição personalizados.
Se você estiver desenvolvendo um display industrial, atualizando um sistema LCD existente ou procurando uma solução de controlador confiável para produção OEM, forneça seu modelo de LCD e requisitos de interface para SKY-TDM.Contate-noscom as especificações do painel, requisitos de aplicação e quantidade esperada para discutir compatibilidade, opções de personalização e uma solução de controlador de vídeo adequada para o seu projeto.
