Módulos LCD + Placas de driver LCD + Painéis de toque + Vários cabos + Componentes estruturais mecânicos
Esta integração abrangente tornou-se um requisito essencial para projetos personalizados, marcando uma mudança na dependência tradicional de módulos LCD independentes. No passado, a maioria dos projetos exigia apenas componentes individuais, como painéis sensíveis ao toque separados ou módulos LCD independentes. No entanto, à medida que a indústria evolui, a integração de recursos tornou-se um factor crucial no início do projecto.
Quando esses componentes são adquiridos e montados de diferentes fornecedores, muitas vezes surgem questões como compatibilidade de componentes, layout do espaço interno e processos de montagem, levando a incompatibilidades de produtos. Este é um desafio único inerente aos projetos customizados.
SKY-TDMOs produtos da s são projetados principalmente para atender às necessidades de projetos personalizados em aplicações industriais, médicas, quiosques de autoatendimento e transporte ferroviário. Fornecemos soluções integradas de toque e exibição para resolver problemas de compatibilidade e correspondência durante todo o ciclo de vida do projeto.

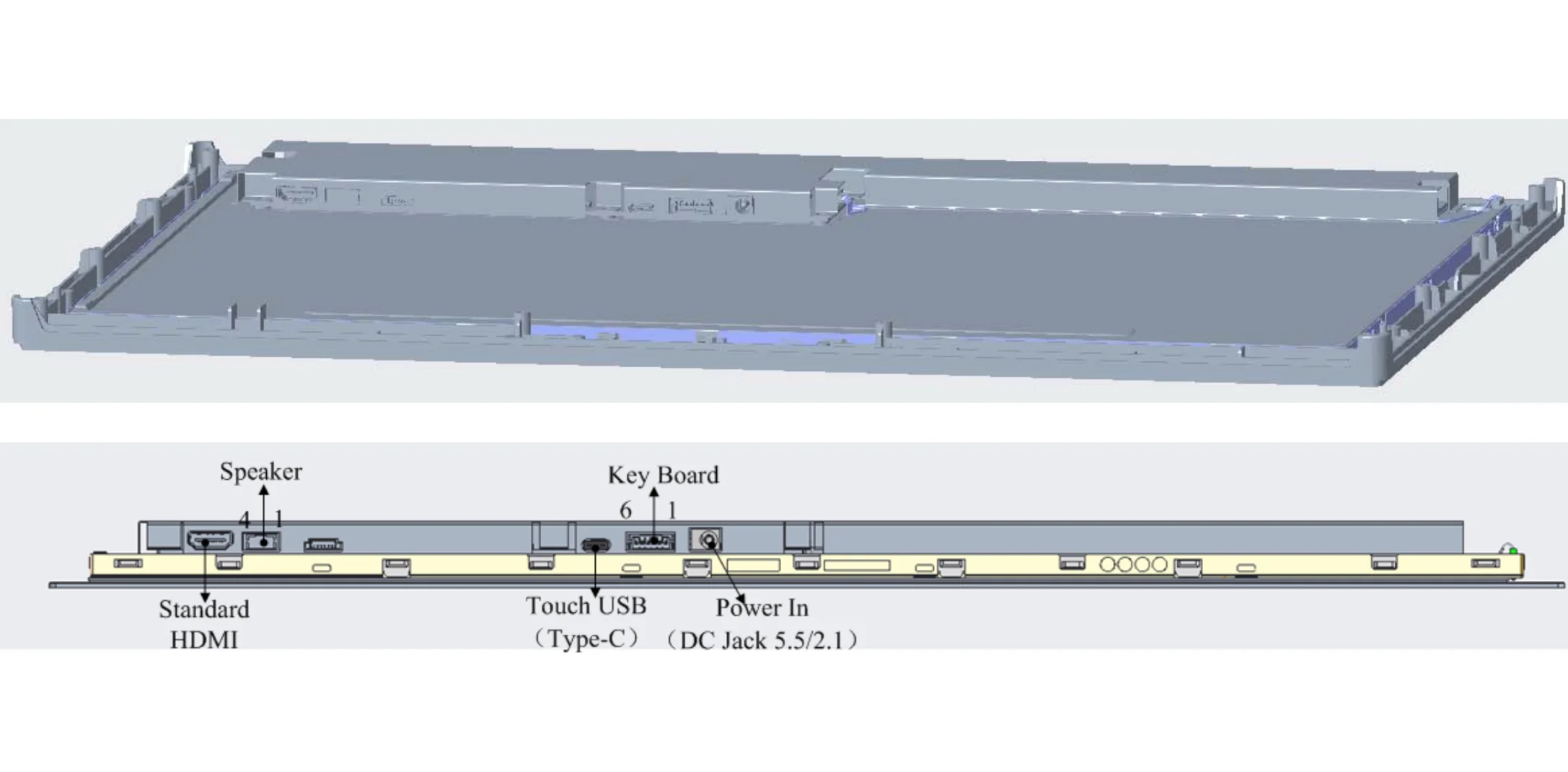

Este é um LCD de 21,5 polegadas com funcionalidade de toque, integrando o módulo LCD, painel de toque capacitivo PCAP e sistema de placa de driver em uma única arquitetura de display. Os clientes só precisam fornecer uma fonte de alimentação de 12 Vcc e um sinal de entrada HDMI para implantá-la em seus equipamentos, eliminando a necessidade de uma placa de driver externa.
Principais recursos:
· Tamanho da tela de 21,5 polegadas
· Resolução Full HD 1920 x 1080
· Toque capacitivo PCAP de 10 pontos
· Interface de entrada de vídeo HDMI
· Interface de toque USB tipo C
· Tratamento de superfície AG (antirreflexo) e AF (antiimpressão digital) opcional
· Alto-falante embutido

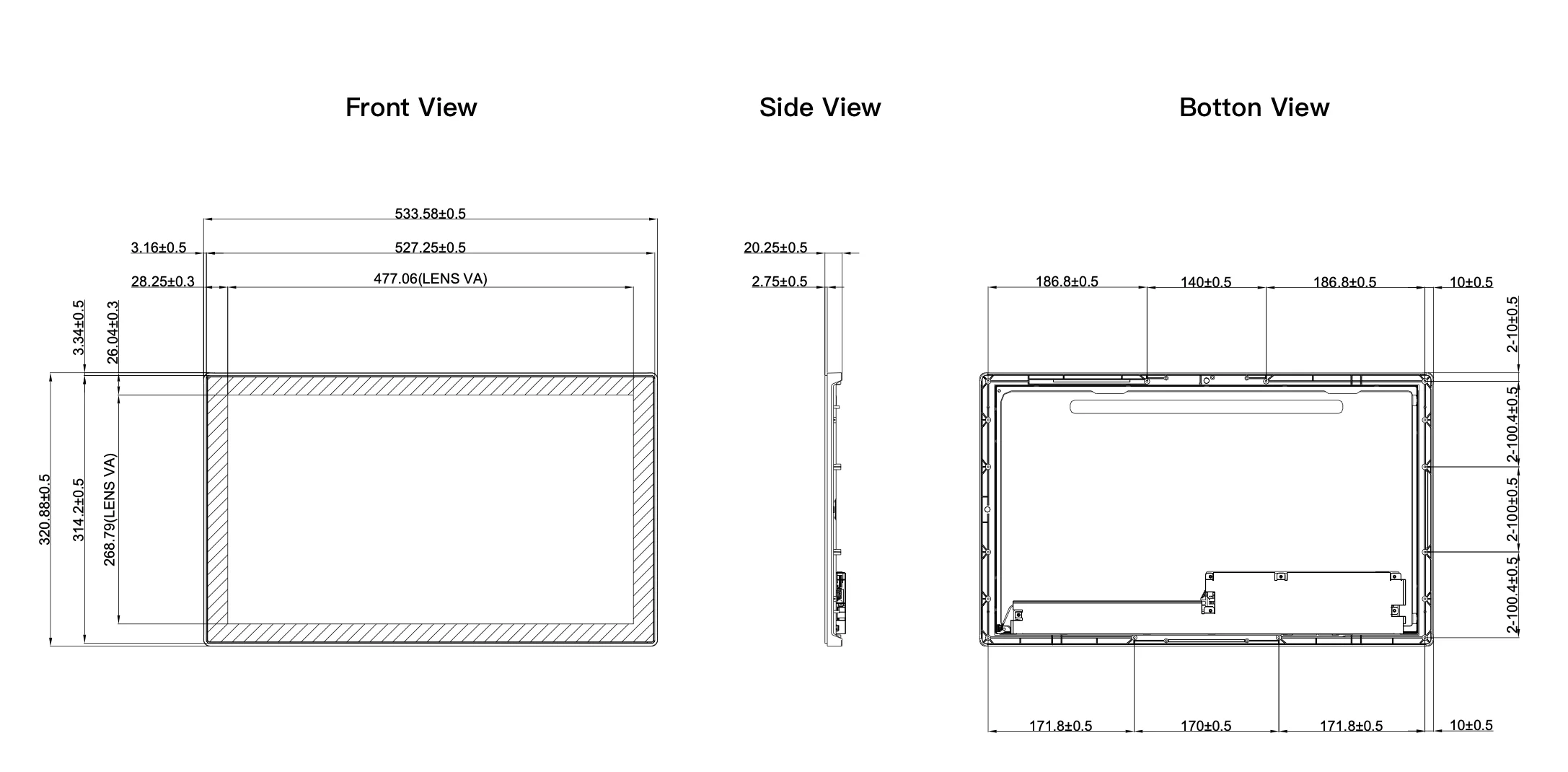

Possui um consumo de energia típico de 26,26 W, com dimensões gerais do produto de 533,58 x 320,88 x 20,25 mm.
O objetivo principal da integração é reduzir o número de componentes independentes e simplificar a instalação da arquitetura do display.
Os monitores integrados podem reduzir potencialmente os custos gerais do sistema. Eles ajudam a melhorar a eficiência na aquisição de componentes, reduzir a necessidade de cabos e conectores, simplificar os processos de montagem, diminuir os esforços de coordenação de engenharia e reduzir o tempo de integração do sistema de exibição. Essas melhorias reduzem efetivamente os custos trabalhistas ocultos. A redução real de custos, entretanto, depende da arquitetura original do display, do volume de produção e dos requisitos de personalização.

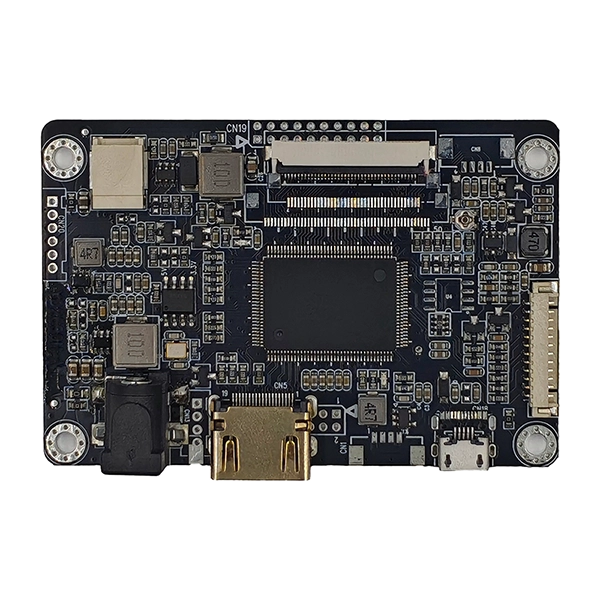

Sim, cria mais oportunidades para projetos mecânicos compactos. Quando placas de driver de vídeo independentes precisam ser instaladas atrás ou ao lado de um painel LCD, espaço extra deve ser reservado para a PCB e os cabos.
Ao integrar diretamente os componentes eletrônicos relevantes do display na arquitetura do display, não há necessidade de alocar espaço para a placa de driver e cabos associados.
Esta otimização de espaço é particularmente prática para terminais de autoatendimento, onde a tela normalmente é montada diretamente na parte frontal do gabinete.

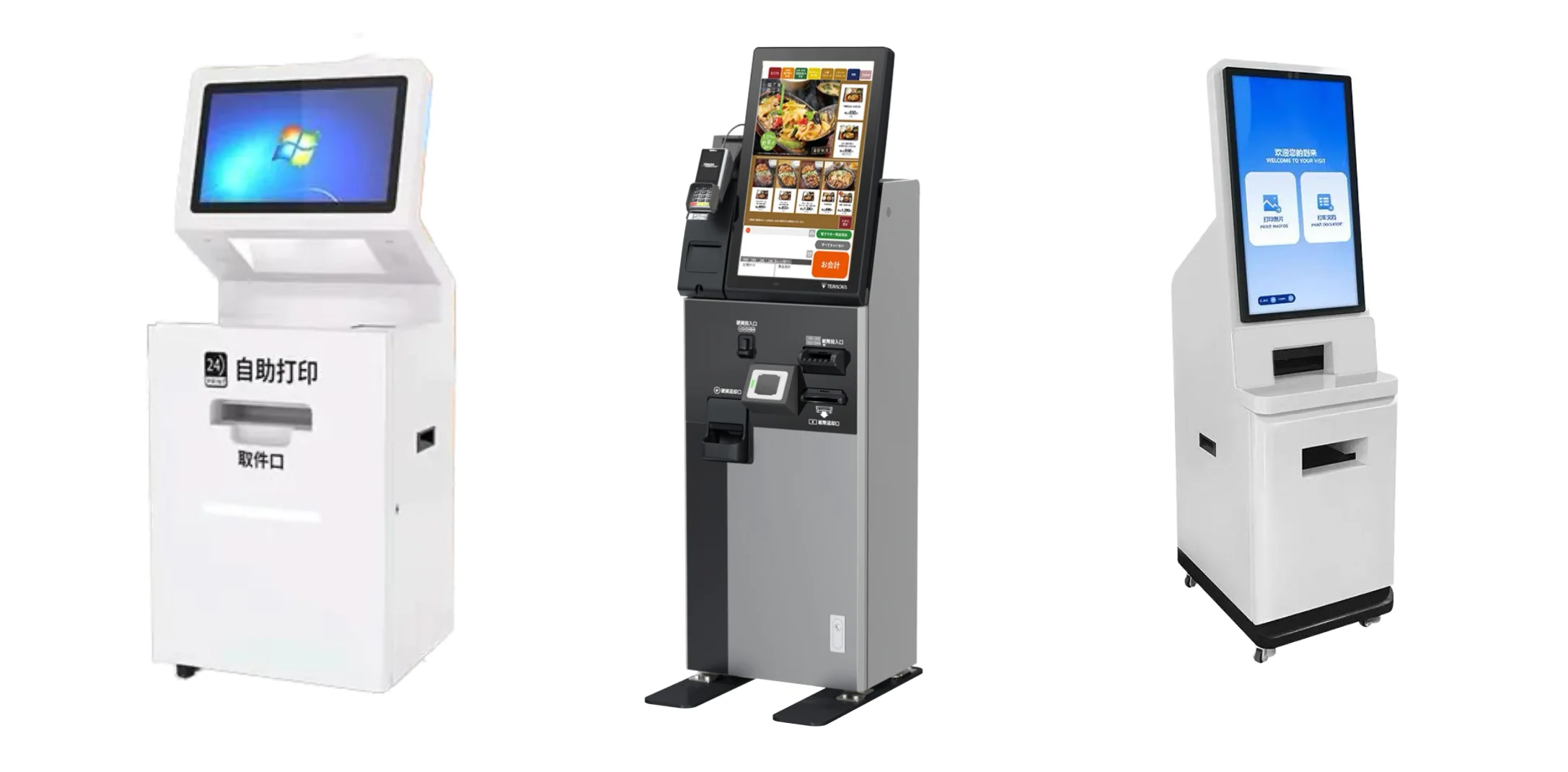

Os terminais de autoatendimento são o cenário de aplicação mais representativo para “Integração Touch + Display”.
Uma tela sensível ao toque Full HD de 21,5 polegadas oferece ampla área de exibição para apresentar perfeitamente todo o fluxo do usuário: Exibição do menu → Seleção de produto → Confirmação do pedido → Pagamento e liquidação → Impressão de recibos.
Este mesmo conceito de design de display pode ser aplicado a outros equipamentos de autoatendimento:
· Quiosques de auto-pedido: Grandes telas sensíveis ao toque permitem que os usuários naveguem totalmente pelos produtos, gerenciem pedidos e concluam transações sem qualquer assistência da equipe.
· Terminais de pagamento: O display pode consolidar instruções de operação, informações de transações e interações por toque em uma única interface voltada para o usuário.
· Máquinas de venda automática: A interface sensível ao toque pode ser usada para exibir informações sobre produtos, conteúdo promocional, seleção de produtos e orientações de pagamento.
· Terminais de emissão de bilhetes e check-in: displays interativos podem orientar os usuários na seleção de destinos, consultas de reserva, impressão de bilhetes ou procedimentos de check-in.
· Impressoras de autoatendimento: A tela sensível ao toque pode facilitar a seleção de documentos, visualização de conteúdo, configurações de opções de impressão e funções de pagamento.
Um dos principais desafios no desenvolvimento de equipamentos com tela sensível ao toque é garantir que o painel de toque, o módulo LCD, o controlador da placa de driver e a estrutura mecânica funcionem juntos perfeitamente.
Esta abordagem integrada é particularmente adequada para fabricantes de equipamentos produzidos em massa. Nesses casos, a consistência da exibição, a eficiência da instalação e a coordenação da cadeia de fornecimento são de suma importância. Tomando nosso produto de 21,5 polegadas como exemplo, ele demonstra como o LCD, o painel de toque e os componentes eletrônicos do driver podem ser integrados em uma arquitetura de módulo de display único. Ele também atende aos requisitos de confiabilidade sob diversas condições, incluindo temperatura, vibração, choque térmico, ciclo de energia e ESD.
Para clientes OEM, esse design colaborativo de produto representa a solução definitiva. Isso significa que, desde o início, toda a solução de exibição é projetada como parte integrante do equipamento, em vez de ser tratada como um componente isolado do LCD.
Entre em contatoSKY-TDM. Nossa equipe auxiliará na avaliação e fornecerá a solução de display integrado ideal (LCD + Driver Board + Touch Panel) sob medida para o seu projeto.
