Para projetos de display OEM que necessitam de conversão de sinal confiável, oPlaca AD de interface HDMI para TTLdeSKY-TDMfornece uma maneira prática de conectar fontes de vídeo HDMI com painéis TTL/RGB TFT LCD. Sua tensão de painel ajustável, controle de retroiluminação LED integrado, firmware personalizável e design industrial compacto o tornam adequado para equipamentos embarcados, terminais HMI, instrumentos médicos, dispositivos de laboratório e outras aplicações de exibição com espaço limitado.
Uma placa AD de interface HDMI para TTL atua como ponte de controle entre uma fonte de vídeo HDMI e um painel LCD TFT compatível usando sinalização TTL/RGB. Para fabricantes de equipamentos, o valor deste tipo de controlador vai além da conversão básica de sinal. A seleção da tensão do painel, o tempo do display, o gerenciamento da luz de fundo, a correspondência da interface, a configuração do firmware e a confiabilidade da PCB podem afetar o sucesso de um sistema de display embarcado. A solução SKY-TDM suporta múltiplas configurações de interface TTL, ajuste de tensão do painel de 3,3 V/5 V, controle de retroiluminação LED integrado, firmware personalizável e uma entrada de alimentação de 8–18 V CC. Esses recursos ajudam os engenheiros a reduzir circuitos adicionais, simplificar a fiação, acelerar a integração do LCD e desenvolver produtos de exibição industrial mais flexíveis.
Índice
- O que é uma placa AD de interface HDMI para TTL?
- Por que a conversão de HDMI para TTL é importante para projetos de LCD TFT?
- Quais são os principais recursos a serem avaliados?
- Principais especificações técnicas
- Onde a placa pode ser usada?
- Como os engenheiros devem abordar a integração do LCD?
- Como a personalização melhora a compatibilidade do projeto?
- Perguntas frequentes
- Conclusão e Apoio ao Projeto

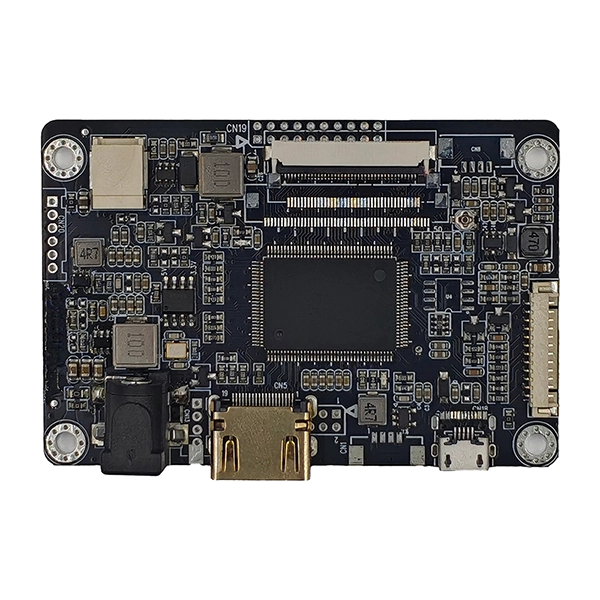

O que é uma placa AD de interface HDMI para TTL?
Uma placa AD de interface HDMI para TTL é um controlador LCD que converte informações de vídeo de uma fonte HDMI em um formato de sinal que um painel LCD TTL/RGB TFT compatível pode processar. HDMI é amplamente utilizado por computadores, sistemas embarcados, controladores industriais e outras fontes de vídeo digital modernas, enquanto muitos painéis LCD TFT usam interfaces RGB ou TTL paralelas.
Sem um controlador adequado, os engenheiros podem precisar redesenhar o sistema host ou desenvolver circuitos adicionais de conversão de sinal. Uma placa controladora dedicada fornece um caminho de integração mais direto e pode combinar processamento de sinal, gerenciamento de energia do painel, configuração de temporização e controle de luz de fundo em uma solução compacta.
A placa AD de interface SKY-TDM HDMI para TTL foi projetada especificamente para integração industrial de LCD. De acordo com as especificações do produto, ele suporta configurações de saída de display TTL/RGB, tensão de painel ajustável de 3,3 V ou 5 V, um driver de LED integrado, firmware personalizável e uma faixa de fonte de alimentação de 8–18 V DC.
Por que a conversão de HDMI para TTL é importante para projetos de LCD TFT?
A integração do display geralmente envolve mais do que selecionar um LCD com as dimensões físicas corretas. Os engenheiros também devem combinar a fonte de vídeo, interface, tensão, temporização, luz de fundo, conector e estrutura mecânica.
Um controlador HDMI para TTL apropriado pode ajudar a resolver vários desafios comuns de integração:
- Compatibilidade de interface:Ele fornece uma conexão prática entre fontes de vídeo HDMI e painéis TTL/RGB TFT.
- Correspondência de potência:A tensão ajustável do painel ajuda a acomodar diferentes requisitos elétricos do LCD.
- Gerenciamento de luz de fundo:O controle de retroiluminação LED integrado reduz a necessidade de um circuito de driver separado.
- Adaptação de firmware:O tempo de exibição e outros parâmetros podem ser personalizados para modelos de LCD específicos.
- Instalação compacta:Um layout de controlador pequeno pode ser valioso quando o espaço do gabinete é limitado.
- Eficiência de desenvolvimento:Uma arquitetura de controlador pronta pode reduzir a quantidade de desenvolvimento de interface de exibição exigida pela equipe OEM.
Quais são os principais recursos a serem avaliados?
1. Múltiplas configurações de interface TTL/RGB
Diferentes painéis TFT podem usar diferentes atribuições de pinos FPC e configurações de sinal. A placa suporta vários arranjos de interface, incluindo configurações RGB de 40 e 50 pinos, proporcionando aos engenheiros maior flexibilidade na seleção dos painéis adequados.
2. Tensão ajustável do painel
O controlador suporta tensão de saída do painel selecionável de 3,3 V e 5 V. Isto é importante porque fornecer uma tensão incompatível pode causar instabilidade no display ou danificar potencialmente os componentes eletrônicos do painel. A seleção de tensão deve sempre ser verificada em relação às especificações elétricas do fabricante do LCD.
3. Driver de retroiluminação LED integrado
O circuito de controle de retroiluminação integrado simplifica a arquitetura do sistema combinando o controle do display e o gerenciamento da retroiluminação LED na mesma placa. A interface de luz de fundo fornece energia, ON/OFF e conexões relacionadas a PWM/Vadj para controle em nível de sistema.
4. Firmware personalizável
Os painéis LCD requerem parâmetros de tempo apropriados para exibir as imagens corretamente. A personalização do firmware pode abranger parâmetros como resolução, tempo, orientação da tela, logotipo de inicialização e configuração do OSD, dependendo dos requisitos do projeto.
5. Design Orientado para a Indústria
Equipamentos industriais podem operar continuamente e podem sofrer interferência elétrica, variação de temperatura e limitações de espaço. O controlador foi projetado com gerenciamento de energia estável, roteamento de sinal otimizado e engenharia consciente de EMI para suportar aplicações embarcadas exigentes.
Principais especificações técnicas
A tabela a seguir resume as principais especificações publicadas da placa AD de interface HDMI para TTL:
| Recurso | Especificação | Valor de integração |
|---|---|---|
| Entrada de vídeo | HDMI | Conecta-se com fontes de vídeo HDMI modernas |
| Saída LCD | TTL/RGB/LVDS | Suporta integração flexível de exibição |
| Tensão do painel | 3,3V / 5V | Adapta-se a diferentes requisitos de energia do painel |
| Controle de luz de fundo | Driver de LED integrado | Reduz o circuito de retroiluminação externa |
| Fonte de energia | CC 8–18 V | Adequado para várias arquiteturas de energia incorporadas |
| OSD | Teclado externo suportado | Permite ajuste de exibição voltado para o usuário |
| Firmware | Personalizável | Permite configuração de exibição específica do projeto |
| Temperatura operacional | -20°C a 80°C | Suporta uma ampla faixa operacional industrial |
Os engenheiros devem confirmar as especificações elétricas, de temporização, mecânicas e de conectores completas em relação ao painel LCD selecionado antes de fazer um pedido ou iniciar a produção em massa.
Onde a placa pode ser usada?
A arquitetura compacta e a interface de exibição configurável tornam uma placa AD de interface HDMI para TTL útil para uma variedade de aplicações incorporadas. Os casos de uso típicos incluem:
- IHM Industrial:Conecte computadores ou controladores industriais a monitores de operação TFT compactos.
- Instrumentos médicos:Fornece uma interface de exibição para equipamentos de diagnóstico, monitoramento e laboratório.
- Equipamento de teste portátil:Suporta monitores compactos onde o espaço do PCB e o gerenciamento de energia são importantes.
- Automação predial:Módulos de exibição do drive usados em terminais de controle e monitoramento.
- Equipamentos de segurança:Integre monitores TFT em dispositivos compactos de monitoramento e controle.
- Terminais incorporados:Fornece uma conexão HDMI para TTL para dispositivos industriais e inteligentes personalizados.
Essas aplicações geralmente compartilham requisitos semelhantes: transmissão de imagem estável, compatibilidade previsível do painel, instalação compacta e um controlador que pode ser adaptado à configuração final do LCD.
Como os engenheiros devem abordar a integração do LCD?
Um projeto de display confiável deve começar com as especificações do painel LCD, em vez de simplesmente escolher um controlador baseado no conector de entrada. Uma verificação de compatibilidade estruturada pode evitar reprojetos dispendiosos posteriormente no desenvolvimento.
- Identifique o modelo LCD:Confirme o número exato da peça do painel e a folha de dados.
- Verifique a interface:Verifique se o painel usa a configuração de pinos TTL/RGB necessária.
- Confirme a tensão:Combine a configuração de tensão do painel do controlador com a especificação do LCD.
- Verifique o tempo:Verifique o relógio do pixel, o tempo horizontal, o tempo vertical, a sincronização e os parâmetros relacionados.
- Combine a luz de fundo:Confirme a tensão do LED, a corrente, os requisitos de PWM e a configuração do conector.
- Verifique detalhes mecânicos:Verifique a orientação do FPC, a posição do conector, as dimensões da placa e os requisitos de montagem.
- Teste a montagem completa:Avalie a estabilidade da imagem, o comportamento de inicialização, o controle de brilho, o desempenho da temperatura e a operação a longo prazo.
Fornecer a folha de dados do LCD, a aplicação pretendida, a fonte de entrada e as restrições do gabinete ao fornecedor do controlador pode tornar o processo de correspondência consideravelmente mais eficiente.
Como a personalização melhora a compatibilidade do projeto?
As placas controladoras padrão são úteis para aplicações comuns, mas os produtos OEM frequentemente apresentam requisitos que não podem ser resolvidos por uma configuração genérica. A personalização de firmware e hardware pode, portanto, tornar-se uma parte importante do desenvolvimento de monitores.
SKY-TDM oferece opções de personalização que podem incluir:
- Resolução LCD e configuração de tempo
- Exibir taxa de quadros e ajuste de parâmetros de imagem
- Logotipo de inicialização e personalização da interface de inicialização
- Configuração do menu OSD
- Ajuste de orientação de exibição
- Correspondência de cabo TTL/RGB e conector FPC
- Brilho da luz de fundo e otimização da sequência de energia
- Serigrafia PCB e personalização de marca própria
- Adaptação de montagem mecânica
Essa abordagem é particularmente útil para fabricantes OEM que desenvolvem equipamentos com um modelo de LCD definido, gabinete personalizado ou longo ciclo de vida do produto. O SKY-TDM também oferece recursos mais amplos de integração de display, abrangendo painéis sensíveis ao toque, displays LCD e placas de driver LCD, o que pode ajudar a simplificar o fornecimento de vários componentes.
Perguntas frequentes
Q1: Quais painéis LCD podem funcionar com uma placa AD de interface HDMI para TTL?
A placa foi projetada para painéis LCD TTL/RGB TFT compatíveis. A compatibilidade depende da interface do painel, resolução, temporização, tensão, conector e requisitos de luz de fundo. Fornecer o modelo exato do LCD ajuda a equipe de engenharia a verificar a compatibilidade.
P2: O firmware pode ser personalizado para um LCD específico?
Sim. O firmware pode ser personalizado de acordo com os requisitos do projeto, incluindo tempo de exibição, resolução, orientação, logotipo de inicialização e configurações relacionadas ao OSD.
Q3: A placa inclui um driver de luz de fundo?
Sim. O controlador inclui um driver de retroiluminação LED integrado, ajudando a reduzir a necessidade de um módulo de controle de retroiluminação externo adicional.
Q4: Qual tensão do painel o controlador suporta?
As especificações publicadas indicam opções selecionáveis de tensão do painel de 3,3 V e 5 V. A configuração correta deve ser selecionada de acordo com as especificações do fabricante do LCD.
Q5: A placa é adequada para equipamentos industriais?
Sim. O produto foi projetado para aplicações industriais, como terminais HMI, equipamentos médicos, instrumentos de laboratório, dispositivos de teste portáteis e sistemas de controle integrados. Sua faixa de temperatura operacional publicada é de -20°C a 80°C.
Q6: O SKY-TDM pode fornecer cabos correspondentes?
Sim. SKY-TDM suporta interface e correspondência de cabos para projetos de integração de exibição, incluindo cabos de sinal TTL/RGB personalizados e conexões FPC.
Q7: Os clientes OEM podem solicitar uma marca personalizada?
Sim. A personalização disponível pode incluir marcações em serigrafia PCB, embalagens de marca própria, firmware exclusivo e outros requisitos específicos do projeto.
Conclusão e Apoio ao Projeto
A escolha do controlador de display correto pode influenciar significativamente a eficiência e a confiabilidade de um projeto de LCD incorporado. Uma placa AD de interface HDMI para TTL fornece uma ponte prática entre fontes de vídeo HDMI e painéis TTL/RGB TFT, combinando conversão de sinal, gerenciamento de energia do painel, controle de luz de fundo e configuração de firmware em uma solução compacta. Para fabricantes OEM, a capacidade de personalizar temporização, firmware, cabos, conectores e detalhes mecânicos pode simplificar ainda mais o desenvolvimento de produtos e apoiar a produção estável a longo prazo.
Se você estiver desenvolvendo uma IHM industrial, um instrumento médico, um dispositivo de laboratório, um testador portátil ou outro produto de exibição incorporado, a SKY-TDM pode ajudar a avaliar seu modelo de LCD e os requisitos do sistema. Explore a placa AD de interface HDMI para TTL ouContate-noscom sua folha de dados de LCD, interface necessária, quantidade e requisitos de personalização para discutir uma solução de controlador de display adequada.
