Painéis sensíveis ao toque muito mais do que apenas uma superfície transparente. Sua estrutura interna, materiais condutores, precisão de fabricação e projeto elétrico determinam se ele pode operar de maneira confiável e estável em aplicações do mundo real.
Para fabricantes de equipamentos industriais, selecionar o painel de toque industrial certo vai muito além de simplesmente comparar tamanhos de tela ou interfaces. Para garantir uma operação estável em ambientes complexos, é essencial compreender como os princípios de funcionamento, os processos de fabricação e o projeto estrutural de um painel sensível ao toque afetam a durabilidade, a precisão e a estabilidade operacional a longo prazo do produto.
SKY-TDMfornece principalmente soluções personalizadas de painel de toque para sistemas de controle industrial, equipamentos médicos, eletrônicos automotivos, quiosques de autoatendimento e outras aplicações que exigem interação homem-máquina confiável.
Nosso portfólio de produtos inclui painéis de toque capacitivos projetados (PCAP), bem como painéis de toque resistivos de 4, 5 e 8 fios. Cada tecnologia apresenta seus próprios princípios de funcionamento, projetos estruturais e processos de fabricação exclusivos, tornando-as adequadas para áreas de aplicação distintas.
Os painéis de toque PCAP (capacitivos projetados) alcançam um controle de toque preciso detectando mudanças no campo elétrico, enquanto os painéis de toque resistivos conseguem isso detectando variações de sinal elétrico causadas pelo contato físico entre camadas condutoras.
Embora ambas as tecnologias permitam aos usuários interagir diretamente com o display, elas diferem significativamente em termos de materiais, configurações de eletrodos e processos de montagem.

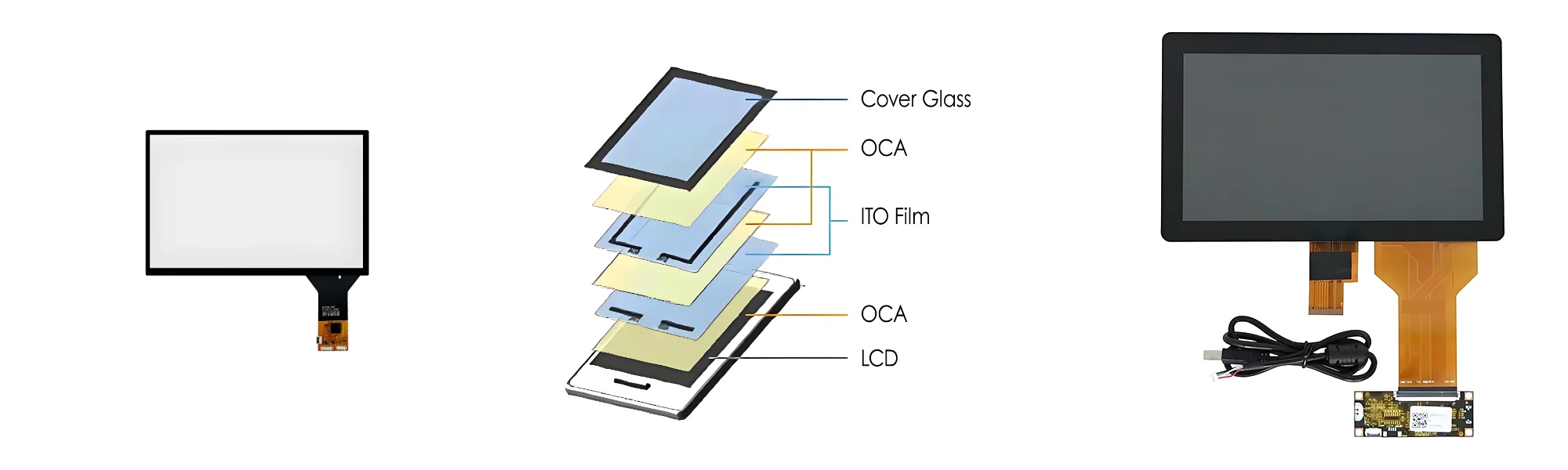

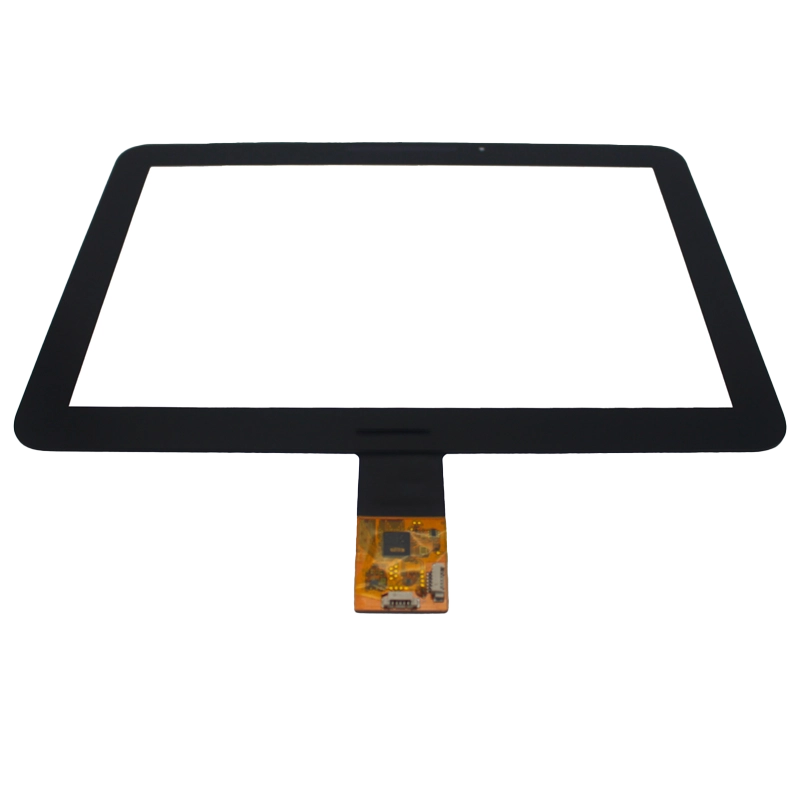

A estrutura de um painel táctil PCAP consiste nos seguintes componentes:
● Vidro de cobertura ou outros componentes de superfície de cobertura adequados
● Camadas de eletrodo condutoras transparentes
● Materiais isolantes e de suporte (por exemplo, OCA, SCA)
● Circuitos Impressos Flexíveis (FPC)
● Placa controladora de tela sensível ao toque
Cada configuração oferece diferentes compensações entre desempenho óptico, propriedades mecânicas, espessura e custo, tornando-as adaptáveis a vários cenários de aplicação.

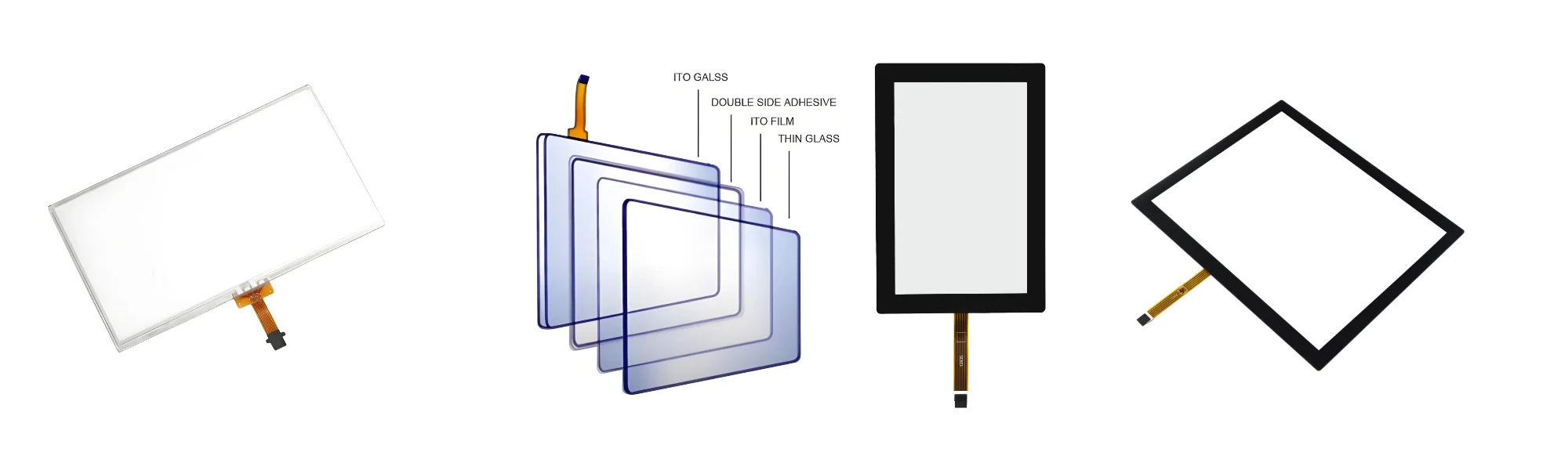

A estrutura de um painel de toque resistivo normalmente consiste em duas camadas condutoras separadas por pontos espaçadores microscópicos isolantes.
A camada superior é geralmente um filme flexível revestido com um material condutor transparente, enquanto a camada inferior é de vidro ou outro substrato com revestimento condutor.
Quando um usuário pressiona a superfície da tela, a camada superior se deforma para entrar em contato com a camada condutora inferior. O controlador então mede os sinais elétricos resultantes para determinar o local exato do toque.
Dependendo dos requisitos específicos do projeto, também pode incluir revestimentos protetores, fitas de borda, cabos flexíveis e componentes de suporte mecânico.
Este princípio de funcionamento baseado em pressão não só permite que as telas sensíveis ao toque suportem a operação com as mãos nuas, mas também as torna compatíveis com a operação com luvas e o uso de canetas ou objetos rígidos apropriados.
A fabricação de painéis de toque capacitivos PCAP requer controle preciso sobre traços condutores, superfícies ópticas, precisão de alinhamento e conexões elétricas.
Embora o processo de fabricação varie dependendo dos materiais do sensor e do projeto estrutural, as principais etapas de produção normalmente incluem as etapas a seguir.
O processo de fabricação envolve a inspeção de lamínulas, substratos de sensores, materiais condutores transparentes, circuitos impressos flexíveis (FPC), fitas adesivas e outros componentes. A qualidade do material impacta diretamente a clareza óptica, o desempenho elétrico, a confiabilidade da laminação e a resistência mecânica do produto final. Para projetos industriais, a seleção de materiais é determinada com base no ambiente operacional do equipamento e nos requisitos mecânicos.
Dependendo dos requisitos do projeto, o vidro de cobertura passa por processos como corte, retificação de bordas, perfuração, polimento e reforço químico. Bordas serigrafadas personalizadas, logotipos, padrões decorativos e recursos de montagem também podem ser aplicados. Sujeito à compatibilidade dos materiais e design escolhidos, tratamentos de superfície como Antirreflexo (AG), Antirreflexo (AR), Antiimpressão digital (AF) e revestimentos antimanchas podem ser aplicados. Esses tratamentos ajudam a tela sensível ao toque a se adaptar a diferentes condições de iluminação, procedimentos de limpeza e requisitos estéticos.
Os sensores capacitivos contêm eletrodos condutores transparentes dispostos em matrizes específicas para detectar alterações de capacitância. Os padrões de traçado do eletrodo e os designs de roteamento determinam como os sinais de toque são detectados e transmitidos ao controlador.
Dependendo da tecnologia do sensor, o processo de fabricação pode envolver gravação por fotolitografia, processamento a laser, impressão ou outros métodos adequados. A precisão da produção é crítica, pois defeitos nos traços condutores podem afetar negativamente o desempenho do toque e a consistência do produto.
O sensor deve ser conectado eletricamente ao controlador de toque por meio de um FPC. O processo de colagem requer alinhamento preciso e condições de processamento controladas. Conexões elétricas confiáveis ajudam a minimizar falhas de conexão e garantem uma comunicação estável entre o sensor e o controlador.
A tampa de vidro e o sensor são laminados juntos usando um adesivo transparente apropriado. A qualidade da laminação afeta diretamente a aparência, o desempenho óptico e a integridade mecânica do produto. Durante a produção, poeira, bolhas, desvios de alinhamento e defeitos adesivos devem ser rigorosamente controlados.
Os painéis de toque capacitivos PCAP acabados passam por inspeções quanto à aparência, resposta ao toque, continuidade do eletrodo e compatibilidade com o controlador alvo. Para projetos específicos, testes adicionais podem incluir desempenho multitoque, operação com luvas, operação com interferência de água, operação em ampla temperatura e testes de compatibilidade eletromagnética (EMC).
A seleção de materiais deve basear-se principalmente no cenário de aplicação para evitar excesso de engenharia e aumentos de custos desnecessários. Esses testes avançados não devem ser considerados configurações padrão para cada painel de toque PCAP.
Um painel de toque resistivo de 4 fios normalmente consiste em um filme condutor superior flexível e um substrato condutor inferior, separados por pontos espaçadores isolantes.
Em um projeto comum, o substrato inferior carrega os eletrodos do eixo X, enquanto o filme superior carrega os eletrodos do eixo Y. Quando a pressão coloca as duas superfícies condutoras em contato, o controlador aplica tensão ao conjunto de eletrodos correspondente e mede os sinais resultantes para calcular as coordenadas de toque. O processo de fabricação geralmente inclui:
● Preparação do Material: Seleção de filmes PET, substratos condutores, materiais espaçadores, fitas adesivas e Circuitos Impressos Flexíveis (FPC) com base nas especificações do painel.
● Processamento de Camada Condutiva: Utilizando processos de fabricação apropriados para fabricar superfícies resistivas e eletrodos.
● Formação de pontos espaçadores: Impressão de pontos isolantes uniformes no substrato condutor para garantir que as camadas condutoras permaneçam separadas quando o painel não estiver sendo pressionado.
● Serigrafia e Processamento Periférico: Fabricação de bordas decorativas, padrões isolantes ou outros recursos especificados conforme necessário.
● Laminação e Montagem: Alinhar e montar o filme superior e o substrato inferior, mantendo o espaçamento e as características mecânicas necessárias.
● Conexão e Inspeção FPC: Conclusão das conexões elétricas, seguida de inspeções de coordenadas, resistência, aparência e funcionalidade.
Um painel de toque resistivo de 4 fios é uma solução altamente econômica.
Um painel de toque resistivo de 5 fios apresenta uma configuração de eletrodo diferente em comparação com a versão de 4 fios. Em um projeto típico, o substrato condutor inferior serve como superfície de detecção, com eletrodos nos quatro cantos estabelecendo o campo elétrico de medição, enquanto o filme condutor superior atua principalmente como uma camada de detecção de tensão.
Um painel de toque resistivo de 8 fios baseia-se na arquitetura tradicional de 4 fios, adicionando conexões extras para obter medições elétricas mais estáveis.
A seleção da tela sensível ao toque apropriada depende do cenário específico da aplicação:
Painéis de toque resistivos de 4 fios são mais adequados para aplicações com restrições de custo rigorosas.
Os painéis de toque resistivos de 5 fios são altamente ideais para aplicações industriais que envolvem operações de alta frequência, contato frequente e uma longa vida útil esperada.
Painéis de toque resistivos de 8 fios são adequados para ambientes agressivos onde é necessária estabilidade superior.
Diferentes ambientes industriais têm requisitos variados para uma combinação de desempenho de toque, durabilidade, qualidade óptica e flexibilidade operacional.

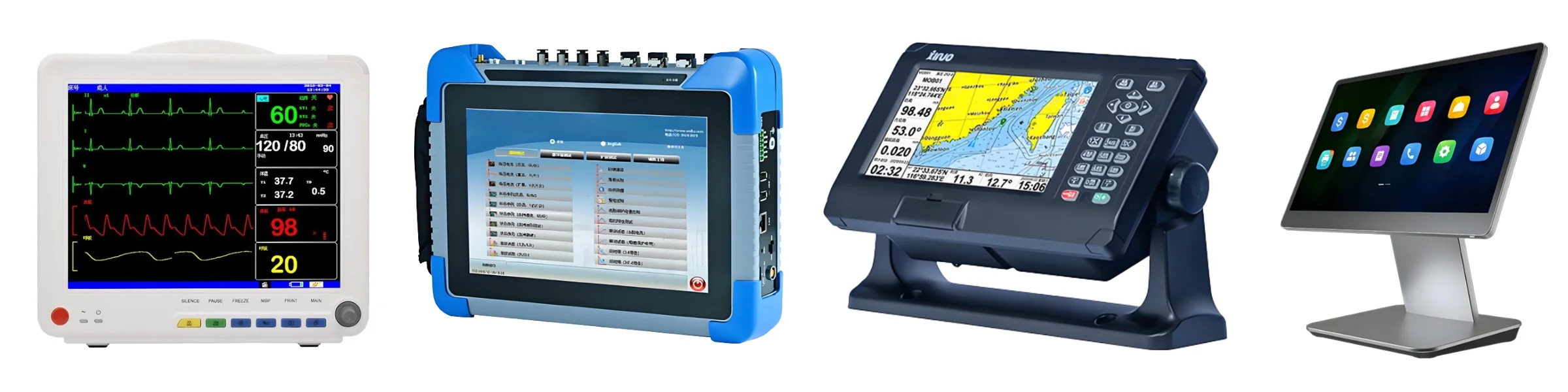

Automação Industrial e Interfaces Homem-Máquina (HMI)
Os painéis de controle industriais normalmente exigem resposta de toque estável, operação confiável e compatibilidade com sistemas de controle de equipamentos.
As telas sensíveis ao toque PCAP são ideais para interfaces que exigem superfície de vidro, operação intuitiva e recursos multitoque. Por outro lado, a tecnologia resistiva é adequada para aplicações que exigem entrada baseada em pressão ou compatibilidade com diversas luvas e pontas.
Equipamento Médico
Os instrumentos médicos exigem superfícies fáceis de limpar, dimensões mecânicas controladas e resposta ao toque confiável.
Os painéis de toque PCAP apresentam um design de painel frontal de vidro liso, enquanto os painéis resistivos são adequados para instrumentos onde a entrada de pressão e a compatibilidade com ferramentas apontadoras dedicadas são prioridades.
Quiosques Self-Service e Equipamentos Industriais
Quiosques de autoatendimento, máquinas de venda automática, impressoras e interfaces de equipamentos podem exigir vidro de cobertura personalizado, dimensões de montagem, roteamento FPC e compatibilidade de controlador.
Os painéis tácteis PCAP proporcionam uma experiência de utilizador moderna, enquanto a tecnologia resistiva é mais adequada para aplicações com requisitos de entrada específicos ou restrições de custos rigorosas.
Transporte e equipamento ao ar livre
Sistemas ferroviários, eletrônicos marítimos, estações de carregamento e terminais de controle externos geralmente enfrentam desafios como flutuações de temperatura, umidade, vibração ou alta luminosidade ambiente.
Nessas aplicações, a tela sensível ao toque deve ser avaliada como parte integrante do sistema geral. Fatores como vidro de cobertura, design de vedação, adesivos, configurações do controlador, brilho da tela e métodos de montagem mecânica afetam a confiabilidade geral.
Seja usando PCAP ou tecnologia resistiva, não se pode presumir que eles possuam inerentemente capacidades à prova d'água, legíveis à luz solar ou de proteção ambiental sem projeto e validação adequados.
Ao selecionar um fornecedor adequado, recomenda-se considerar os seguintes fatores:
● Experiência em estruturas de painéis de toque resistivos e PCAP
● Disponibilidade de configurações resistivas de 4, 5 e 8 fios
● Capacidade na seleção de materiais e customização estrutural
● Controle de processo de fabricação de sensores, serigrafia, laminação e montagem
● Compatibilidade com FPCs e controladores de toque
● Precisão dimensional, juntamente com registros e procedimentos abrangentes de controle de qualidade
● Suporte à prototipagem e consistência na produção em massa
● Eficiência da comunicação técnica e capacidade de fornecimento a longo prazo
Fornecemos soluções personalizadas de painel de toque para projetos OEM e ODM, auxiliando os clientes na avaliação abrangente de estruturas, materiais, dimensões, conexões elétricas e requisitos de aplicação de painéis de toque.
Se você precisa de painéis de toque capacitivos PCAP ou painéis de toque resistivos de 4, 5 e 8 fios, podemos selecionar a solução mecânica ideal que atenda aos requisitos funcionais, mecânicos e ambientais do seu equipamento.
Bem-vindo ao contatoSKY-TDMpara discutir painéis de toque capacitivos PCAP, painéis de toque resistivos de 4 fios, 5 fios e 8 fios e deixe-nos personalizar uma solução de painel de toque para seu próximo projeto.
