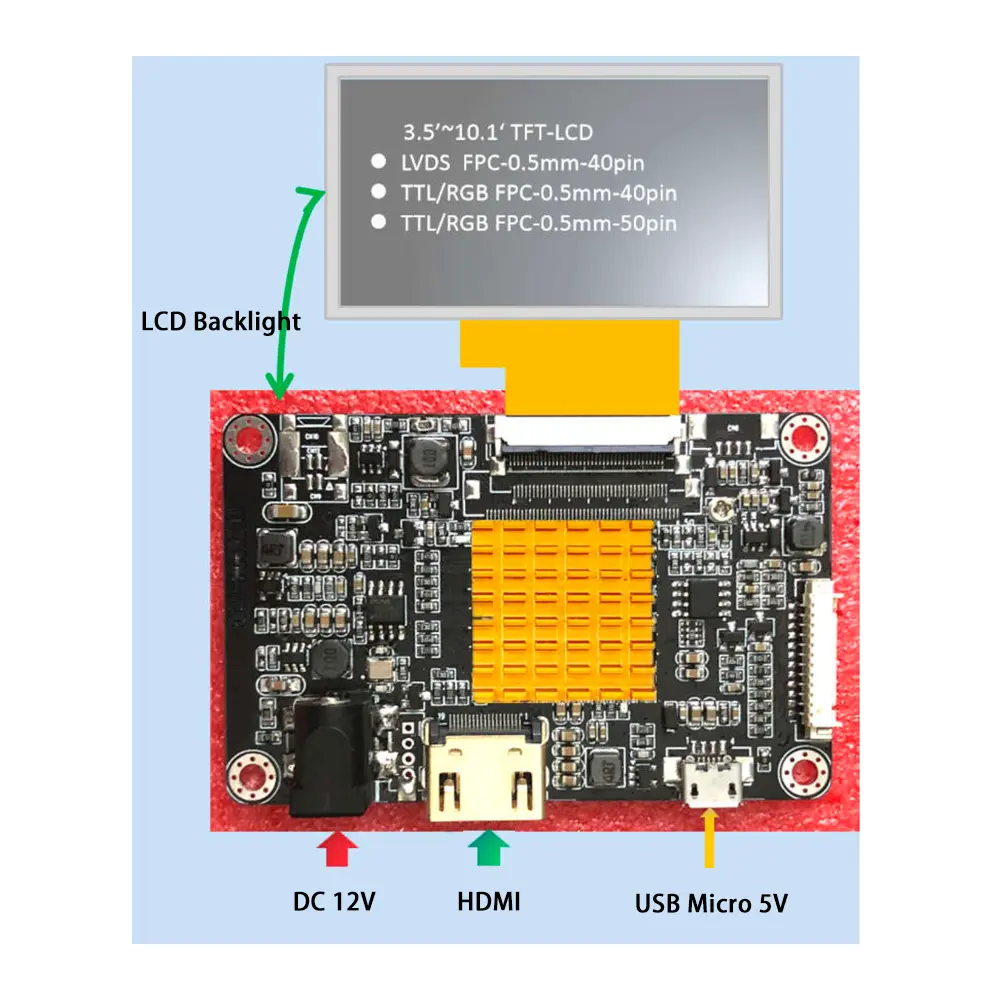

A seleção de um controlador de display para equipamentos industriais requer mais do que simplesmente converter sinais de vídeo. Estabilidade a longo prazo, compatibilidade com diferentes painéis LCD, personalização flexível e suporte técnico confiável são igualmente importantes. O SKY-TDMPlaca AD de interface HDMI para TTLfoi desenvolvido especificamente para fabricantes OEM que buscam uma solução confiável de controle de exibição para LCDs TFT industriais.
Projetado em torno de uma arquitetura de nível industrial, este controlador converte sinais HDMI padrão em saída TTL/RGB, permitindo que sistemas embarcados modernos acionem uma ampla variedade de painéis LCD TFT. A placa suporta várias interfaces TTL, incluindo diferentes configurações de FPC, tensões de alimentação de painel ajustáveis, controle de retroiluminação LED integrado e parâmetros de temporização personalizáveis, tornando-a adequada para módulos LCD padrão e personalizados.
Ao contrário das placas controladoras de display de consumo, esta solução foi projetada para operação contínua em ambientes industriais exigentes. O gerenciamento estável de energia, a integridade otimizada do sinal e o roteamento de PCB cuidadosamente projetado minimizam a EMI e garantem uma transmissão de imagem confiável, mesmo em aplicações com ruído elétrico.
Para os fabricantes de equipamentos, a flexibilidade de desenvolvimento é igualmente importante. SKY-TDM fornece personalização de firmware, ajuste de parâmetros de exibição, design de cabos, modificações de conectores, personalização de OSD, configuração de logotipo e otimização de exibição de acordo com os requisitos do cliente. Seja integrando um terminal portátil de 5 polegadas ou um painel de operação industrial maior, os engenheiros podem reduzir o reprojeto de hardware e, ao mesmo tempo, acelerar o desenvolvimento do produto.
Apoiados pela experiência da SKY-TDM em soluções industriais de LCD, os clientes recebem suporte de engenharia abrangente desde a seleção do painel até a produção, garantindo compatibilidade, longos ciclos de vida do produto e fornecimento estável para projetos industriais.
- Estabilidade pura de nível industrial:O gerenciamento de energia otimizado e o design do circuito anti-EMI resistem à interferência ambiental industrial, suportando operação estável contínua 24 horas por dia, 7 dias por semana, sem distorção da tela ou queda de sinal.
- Conversão HDMI-TTL plug-and-play:Faz a ponte entre fontes de sinal HDMI modernas e telas TTL/RGB TFT tradicionais, compatíveis com hosts de controle industrial convencionais, sistemas embarcados e dispositivos de PC.
- Design ajustável de dupla tensão:Tensão de saída do painel de 3,3 V/5 V livremente comutável, adaptando-se a diferentes especificações do painel TFT LCD sem módulos adaptadores adicionais.
- Driver de luz de fundo integrado:O circuito de controle de retroiluminação LED profissional integrado suporta ajuste de brilho, eliminando a necessidade de módulos de acionamento de retroiluminação externos e simplificando a fiação do sistema.

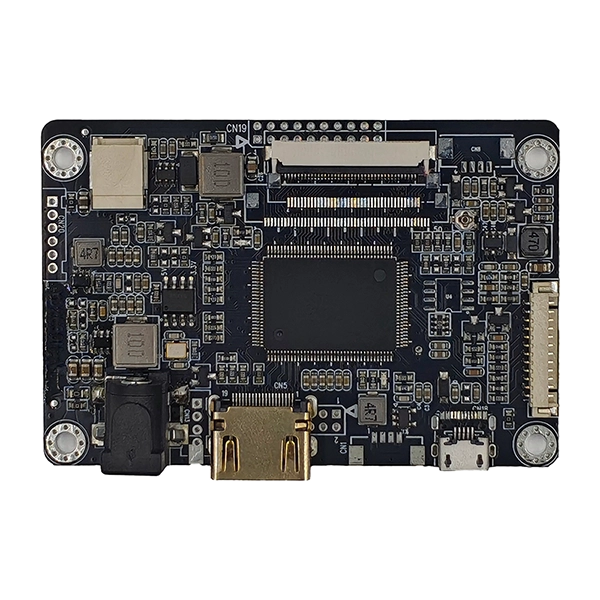

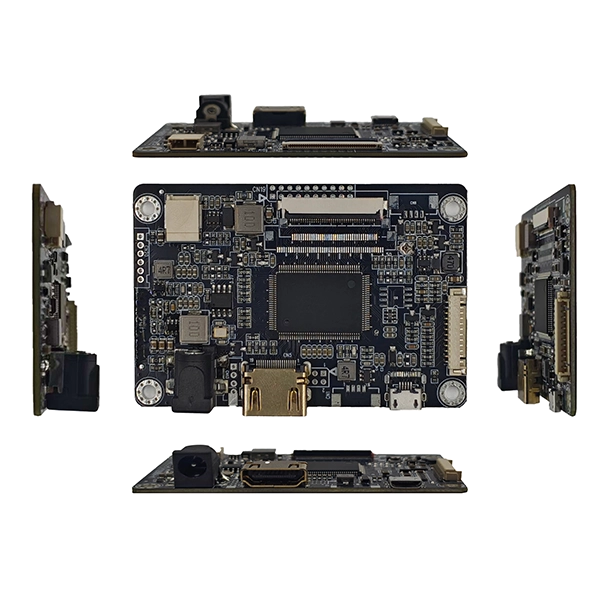

- Layout incorporado ultracompacto:A estrutura de PCB miniaturizada é especialmente projetada para equipamentos embarcados com espaço limitado, maximizando a utilização do espaço dos gabinetes do cliente.
- Flexibilidade total de personalização:Suporta ajuste de firmware personalizado, modificação do logotipo de inicialização, ajuste do menu OSD e calibração de parâmetros de exibição para atender aos requisitos exclusivos do projeto.
Esta placa AD de interface HDMI para TTL é amplamente utilizada em cenários de exibição incorporados em vários setores que exigem formatos compactos e alta confiabilidade. As principais áreas de aplicação incluem:
- Painéis de controle compactos para IHMs e PLCs industriais
- Instrumentos portáteis de diagnóstico e teste médico
- Módulos de exibição de automação predial e monitoramento de segurança
- Dispositivos de controle inteligentes em miniatura e terminais industriais portáteis
Projetado principalmente para equipamentos de pequena escala, ele serve como a solução perfeita de exibição HDMI para TTL.

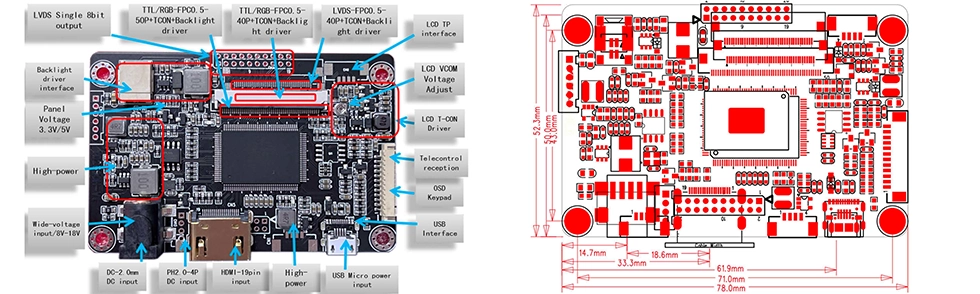

| Recurso | Especificação |
| Entrada de vídeo | HDMI |
| Saída LCD | TTL/RGB/LVDS |
| Tensão do Painel | 3,3/5V |
| Controle de luz de fundo | Driver de LED integrado |
| Fonte de energia | Ampla entrada DC 8~18V |
| OSD | Teclado externo suportado |
| Firmware | Personalizável |
| Temperatura operacional | -20°C a 80°C |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | REINICIAR | 6 | ESPERA |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITER |
| 29 | AVDD | 30 | GND |
| 31 | LIDERADO- | 32 | LIDERADO- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | LED+ | 2 | LED+ |
| 3 | LIDERADO- | 4 | LIDERADO- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODO |
| 9 | DE | 10 | VS |
| 11 | SH | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | E/D | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | REINICIAR |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP. | 32 | SH |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Alfinete | Sinal | Alfinete | Sinal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Alfinete | Sinal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | LIGADO/DESLIGADO |
| 5 | +12V/5V |
| 6 | +12V/5V |
Fornecemos personalização de engenharia direcionada para fabricantes de equipamentos industriais para resolver desafios de integração de exibição personalizada, apoiando a personalização de todo o processo, do hardware ao software:
- Personalização dos parâmetros de exibição:Parâmetros de temporização de LCD personalizados, adaptação de resolução e otimização da taxa de quadros de exibição.
- Interface de IU personalizada:Logotipos de inicialização exclusivos, animações de inicialização e modificações no menu OSD (exibição na tela).
- Otimização de energia e luz de fundo:Ajuste da curva de brilho da luz de fundo e otimização da sequência de inicialização.
- Interface e correspondência de cabos:Correspondência personalizada para cabos de sinal TTL/RGB e conectores FPC.
- Marca e software exclusivos:Impressão de logotipo em serigrafia PCB, embalagem de marca própria e desenvolvimento de firmware exclusivo.
- Adaptação da Estrutura Mecânica:Adaptação mecânica da estrutura e posições personalizadas dos furos de montagem.
R: A placa suporta uma ampla gama de painéis LCD TTL/RGB TFT. Nossa equipe de engenharia pode configurar o firmware com base no seu modelo de LCD específico.
R: Sim. Fornecemos serviços de firmware personalizados, abrangendo parâmetros de temporização, resolução, logotipos de inicialização, orientação de exibição e configurações de OSD (exibição na tela).
R: Sim. Possui um driver de retroiluminação LED integrado, o que simplifica significativamente a integração do sistema.
R: Absolutamente. Ele foi projetado especificamente para operação industrial de longo prazo, apresentando gerenciamento de energia estável e transmissão de sinal confiável.
R: Sim. Oferecemos suporte à personalização de firmware para LCDs TFT de vários tamanhos e resoluções.
R: Sim. Podemos fornecer aos clientes cabos HDMI, cabos LVDS, fitas FPC e chicotes elétricos personalizados.
R: Sim. Oferecemos etiquetagem privada, marcações em serigrafia PCB personalizadas, embalagens personalizadas e serviços de firmware exclusivos.
R: É amplamente utilizado em automação industrial, equipamentos médicos, instrumentos de laboratório, transporte, sistemas embarcados, quiosques e dispositivos de controle inteligentes.
