Quando equipamentos industriais precisam de entradas de vídeo flexíveis e conectividade TFT LCD confiável, oPlaca AD de interface 2-HDMI para LVDS TTLdeSKY-TDMfornece uma solução prática de controlador. Projetado para integração de monitores industriais, ele suporta entradas HDMI duplas, saídas LVDS e TTL, firmware configurável e painéis LCD de 7 a 32 polegadas, ajudando os desenvolvedores OEM a simplificar a integração de hardware e reduzir o esforço de desenvolvimento.
Um controlador de vídeo deve fazer mais do que converter sinais de vídeo. Ele precisa corresponder à interface LCD, manter a transmissão de imagem estável, suportar o tempo necessário do painel e permanecer confiável durante todo o ciclo de vida do equipamento. OPlaca AD de interface 2-HDMI para LVDS TTLé projetado em torno desses requisitos práticos. Ao aceitar duas fontes de vídeo HDMI e fornecer interfaces de saída LVDS ou RGB TTL, oferece aos projetistas de equipamentos maior flexibilidade ao selecionar painéis LCD TFT industriais. Seu firmware configurável também pode ser adaptado à resolução, temporização, definições de interface, controle de luz de fundo, configurações de OSD e outros requisitos do projeto. Isso torna a placa adequada para automação industrial, equipamentos médicos, quiosques de autoatendimento, sinalização digital, equipamentos de transporte e sistemas de exibição embarcados.
Índice
- O que é uma placa AD de interface 2-HDMI para LVDS TTL?
- Por que as entradas HDMI duplas são importantes em monitores industriais?
- Como as saídas LVDS e TTL melhoram a compatibilidade do LCD?
- Quais são os principais recursos a serem considerados?
- Onde este controlador de exibição pode ser usado?
- Como isso simplifica a integração de monitores OEM?
- Visão Geral Técnica da Placa Controladora
- Perguntas frequentes
- Obtenha uma solução de display industrial personalizada

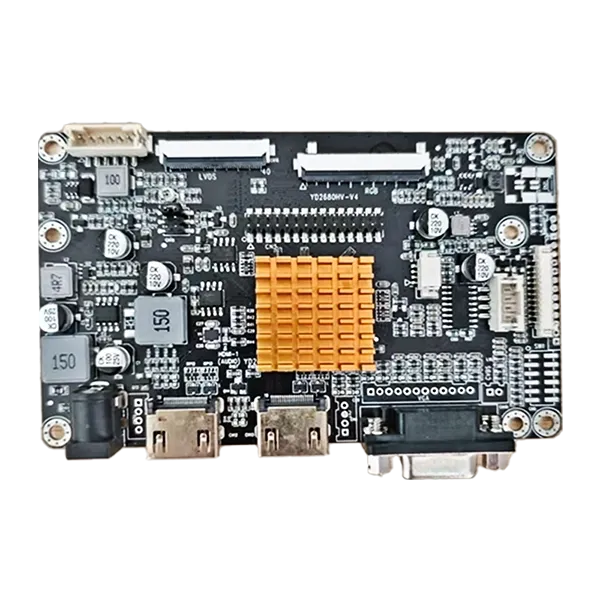

O que é uma placa AD de interface 2-HDMI para LVDS TTL?
Uma placa AD de exibição, comumente chamada de placa controladora LCD, atua como ponto de conexão entre uma fonte de vídeo e um painel LCD. Em equipamentos industriais, a fonte de vídeo pode fornecer um sinal HDMI enquanto o painel LCD TFT selecionado pode exigir uma interface LVDS ou TTL. O controlador traduz e processa o sinal de vídeo recebido para que possa ser entregue à interface LCD apropriada.
OPlaca AD de interface 2-HDMI para LVDS TTLfoi projetado especificamente para esse tipo de integração. Ele suporta duas entradas de vídeo HDMI e pode fornecer saída LVDS ou RGB TTL para painéis LCD TFT industriais compatíveis. De acordo com as especificações do produto, pode ser configurado para displays industriais TFT de aproximadamente 7 a 32 polegadas, dependendo dos requisitos específicos do painel.
Para projetos OEM, essa abordagem pode reduzir a necessidade de redesenhar toda a eletrônica do display ao alterar modelos de painel ou configurações de equipamentos. Em vez disso, os engenheiros podem selecionar uma configuração de controlador adequada e verificar a resolução, o tempo, a definição da interface e os requisitos de energia do LCD.
Por que as entradas HDMI duplas são importantes em monitores industriais?
Os sistemas industriais utilizam cada vez mais múltiplas fontes de vídeo. Por exemplo, uma máquina pode precisar exibir informações de um computador enquanto também recebe um sinal de uma câmera industrial, sistema de inspeção, computador incorporado ou unidade de processamento secundária.
Um controlador com duas entradas HDMI oferece uma maneira conveniente de conectar duas fontes de vídeo digital e alternar entre elas. Isto pode tornar a arquitetura do sistema mais flexível sem exigir um dispositivo de comutação externo adicional em cada aplicação.
- Várias fontes de vídeo:Duas entradas HDMI proporcionam maior flexibilidade do sistema.
- Integração do sistema:A comutação da fonte de vídeo pode ser incorporada à arquitetura do display.
- Atualizações de equipamentos:Os sistemas existentes podem ser adaptados a novas fontes de vídeo baseadas em HDMI.
- Flexibilidade de projeto:Os engenheiros podem construir sistemas de exibição em torno de diferentes configurações de fonte.
Esse recurso é particularmente útil para sistemas IHM industriais, terminais de controle, equipamentos de inspeção, quiosques e outros produtos onde a flexibilidade da fonte de exibição é importante.
Como as saídas LVDS e TTL melhoram a compatibilidade do LCD?
Nem todos os painéis LCD usam a mesma interface elétrica. Duas interfaces comumente encontradas em aplicações industriais de TFT são LVDS e TTL/RGB. Selecionar a interface de controlador errada pode causar incompatibilidade, imagens instáveis ou redesenho adicional de hardware.
O suporte à saída LVDS e TTL oferece aos projetistas de sistemas mais opções ao selecionar painéis LCD compatíveis. As conexões LVDS do controlador incluem pares de sinais diferenciais dedicados, enquanto sua interface TTL fornece dados RGB e sinais de sincronização para painéis compatíveis.
| Interface | Função Típica | Valor de integração |
|---|---|---|
| LVDS | Transmissão de dados LCD diferencial de alta velocidade | Adequado para muitos painéis LCD TFT industriais |
| TTL/RGB | Dados de exibição RGB paralelos e sinais de tempo | Suporta painéis TFT com interface TTL compatíveis |
| HDMI | Entrada de fonte de vídeo digital | Conexão conveniente a equipamentos de vídeo modernos |
Os engenheiros devem sempre confirmar o modelo exato do LCD, a resolução, os parâmetros de temporização, os requisitos de tensão, a configuração do conector e o mapeamento dos pinos antes da produção. A compatibilidade da interface depende da especificação completa do painel e não apenas do nome da interface.
Quais são os principais recursos a serem considerados?
A escolha de um controlador LCD industrial exige mais do que verificar se os conectores de entrada e saída correspondem fisicamente. Especificações elétricas, configuração de firmware, temporização do painel, requisitos de luz de fundo e considerações de fornecimento de longo prazo podem afetar a confiabilidade do projeto.
Entradas de vídeo HDMI duplas
Duas entradas HDMI permitem que os projetistas de equipamentos conectem múltiplas fontes de vídeo digital e selecionem a fonte apropriada de acordo com os requisitos do sistema.
Suporte de saída LVDS e TTL
O suporte a ambos os tipos de saída expande a gama de painéis TFT LCD compatíveis e pode reduzir o redesenho de hardware quando um projeto OEM usa configurações de exibição diferentes.
Configuração flexível de firmware
O firmware pode ser personalizado de acordo com a resolução do LCD, parâmetros de temporização, definições de interface, requisitos de OSD, logotipos de inicialização e outras configurações específicas do aplicativo. Isto é especialmente valioso para equipamentos OEM e ODM onde uma configuração de controlador padrão pode não ser suficiente.
Design Orientado para a Indústria
A placa é destinada a aplicações industriais contínuas, com considerações de projeto focadas em processamento de sinal estável, redução de interferência, disponibilidade de componentes e operação de longo prazo.
Integração Compacta
Uma placa controladora dedicada pode simplificar a arquitetura de exibição interna de equipamentos embarcados, ajudando os engenheiros a gerenciar conexões de LCD, controle de luz de fundo, conversão de sinal e funções de exibição relacionadas dentro de uma plataforma de hardware definida.
Onde este controlador de exibição pode ser usado?
Como o controlador combina flexibilidade de entrada HDMI com opções de saída LCD LVDS e TTL, ele pode atender a uma ampla gama de aplicações de exibição industriais e incorporadas.
| Aplicativo | Por que o controlador é útil |
|---|---|
| Automação Industrial | Conecta fontes de vídeo digital com painéis industriais TFT |
| Equipamento Médico | Suporta configurações de exibição personalizadas para equipamentos especializados |
| Quiosques de autoatendimento | Fornece entrada de vídeo flexível e integração de LCD incorporado |
| Sinalização Digital | Permite que fontes de conteúdo baseadas em HDMI acionem painéis LCD compatíveis |
| Equipamento de transporte | Suporta sistemas de exibição incorporados que exigem operação estável |
| Sistemas Embarcados | Oferece interfaces configuráveis para designs de exibição específicos de aplicações |
A configuração apropriada depende do ambiente operacional do equipamento, modelo do LCD, fonte de vídeo, resolução, espaço mecânico e arquitetura de energia. Por esta razão, a verificação de engenharia deve ser concluída antes da produção em massa.
Como isso simplifica a integração de monitores OEM?
A integração do display pode se tornar complicada quando um projeto OEM exige que o painel LCD, a tela sensível ao toque, o controlador, os cabos, o firmware, a luz de fundo e a estrutura mecânica funcionem juntos. Uma placa controladora que pode ser configurada em torno do LCD alvo pode reduzir alguns desses desafios de integração.
SKY-TDM fornece serviços de engenharia de display cobrindo seleção de LCD, configuração de controlador, personalização de tela sensível ao toque, ligação óptica, vidro de cobertura, cabos de interface e requisitos de integração de display relacionados. Seus sistemas de gestão de qualidade incluem certificações ISO 9001, ISO 13485 e IATF 16949, enquanto as placas controladoras passam por testes funcionais antes do envio de acordo com as informações do produto da empresa.
Para clientes OEM e ODM, o suporte de engenharia pode incluir:
- Resolução LCD e configuração de tempo
- Mapeamento de pinos LVDS e ajuste de tempo TTL
- Otimização de firmware
- Controle de luz de fundo e brilho
- Configuração de idioma OSD
- Personalização do logotipo de inicialização
- Configuração de pinos e conectores do cabo
- Requisitos de montagem mecânica
- Correspondência de LCD e painel de toque
Esta abordagem integrada pode ser particularmente valiosa para projetos onde a compatibilidade de exibição e a disponibilidade de componentes a longo prazo são considerações importantes de design.
Visão Geral Técnica da Placa Controladora
A tabela a seguir resume características importantes desta solução de controlador e explica sua relevância prática durante o desenvolvimento do sistema de exibição.
| Especificação/recurso | Configuração disponível | Benefício de Engenharia |
|---|---|---|
| Entradas de vídeo | 2 × HDMI | Suporta múltiplas fontes de vídeo digital |
| Saídas LCD | LVDS e TTL/RGB | Amplia as opções de LCD compatíveis |
| Faixa de tamanho do LCD | Aproximadamente 7–32 polegadas | Adequado para vários formatos de exibição industrial |
| Firmware | Configurável | Suporta parâmetros de exibição específicos do projeto |
| Conector LVDS | Pino JST 2×15 | Fornece conexões de sinal de exibição diferencial |
| LVDS FFC | 40 pinos, 0,5mm | Suporta conexões de painel LCD compatíveis |
| TTL T-CON | FFC de 50 pinos | Fornece conexões de sinal RGB e de temporização |
| Interface de luz de fundo | PH2.0 6 pinos | Suporta alimentação e controle de luz de fundo compatíveis |
As definições reais dos pinos e a configuração elétrica devem sempre ser verificadas em relação à folha de dados do LCD de destino. Por exemplo, a interface LVDS usa pares diferenciais de sinais TX, enquanto a interface TTL inclui dados RGB, DE, VS, HS, DCLK e sinais de controle relacionados. O mapeamento correto de pinos é essencial para uma integração bem-sucedida.
Perguntas frequentes
1. Quais painéis LCD podem ser conectados a este controlador?
O controlador pode ser configurado para uma ampla variedade de painéis LCD TFT industriais usando interfaces LVDS ou TTL compatíveis. Painéis na faixa aproximada de 7 a 32 polegadas podem ser suportados dependendo do modelo específico e dos requisitos elétricos. Fornecer o número do modelo do LCD permite que a equipe de engenharia verifique a compatibilidade.
2. O firmware pode ser personalizado para um projeto OEM?
Sim. A personalização do firmware pode abranger a resolução do LCD, parâmetros de temporização, definições de interface, configurações de OSD, logotipos de inicialização e outros requisitos específicos do projeto.
3. A placa suporta painéis LCD LVDS e TTL?
Sim. O controlador foi projetado para fornecer opções de saída LVDS e RGB TTL, permitindo suportar diferentes configurações industriais TFT LCD compatíveis.
4. Duas fontes HDMI podem ser conectadas ao mesmo tempo?
A placa fornece duas interfaces de entrada HDMI, permitindo que duas fontes de vídeo digital compatíveis sejam incorporadas ao sistema de exibição com seleção de fonte de acordo com a aplicação configurada.
5. Este controlador é adequado para aplicações industriais contínuas?
O produto foi projetado para aplicações industriais e operação contínua, com ênfase em processamento de sinal estável, controle de interferência, componentes voltados para a indústria e considerações de fornecimento de longo prazo.
6. A SKY-TDM pode fornecer um conjunto completo de display?
Sim. SKY-TDM pode suportar requisitos mais amplos de integração de display, incluindo painéis LCD industriais, telas sensíveis ao toque capacitivas ou resistivas, placas controladoras, cabos de interface, ligação óptica, cobertura de vidro e serviços de engenharia OEM/ODM relacionados.
Obtenha uma solução de display industrial personalizada
Selecionar o controlador LCD correto é um passo importante na construção de um sistema de display industrial estável. Com entradas HDMI duplas, compatibilidade de saída LVDS e TTL, firmware configurável e suporte de engenharia para correspondência e integração de LCD, este controlador pode ajudar os desenvolvedores OEM a criar sistemas de exibição de acordo com seus requisitos técnicos específicos. Se você estiver avaliando um novo projeto de IHM industrial, dispositivo médico, quiosque, display de transporte ou equipamento embarcado, saiba mais sobre a placa AD de interface 2-HDMI para LVDS TTL eContate-noscom seu modelo de LCD, resolução, tipo de interface, quantidade e requisitos do projeto. SKY-TDM pode ajudar a verificar a compatibilidade e desenvolver uma solução de display prática para sua aplicação.
