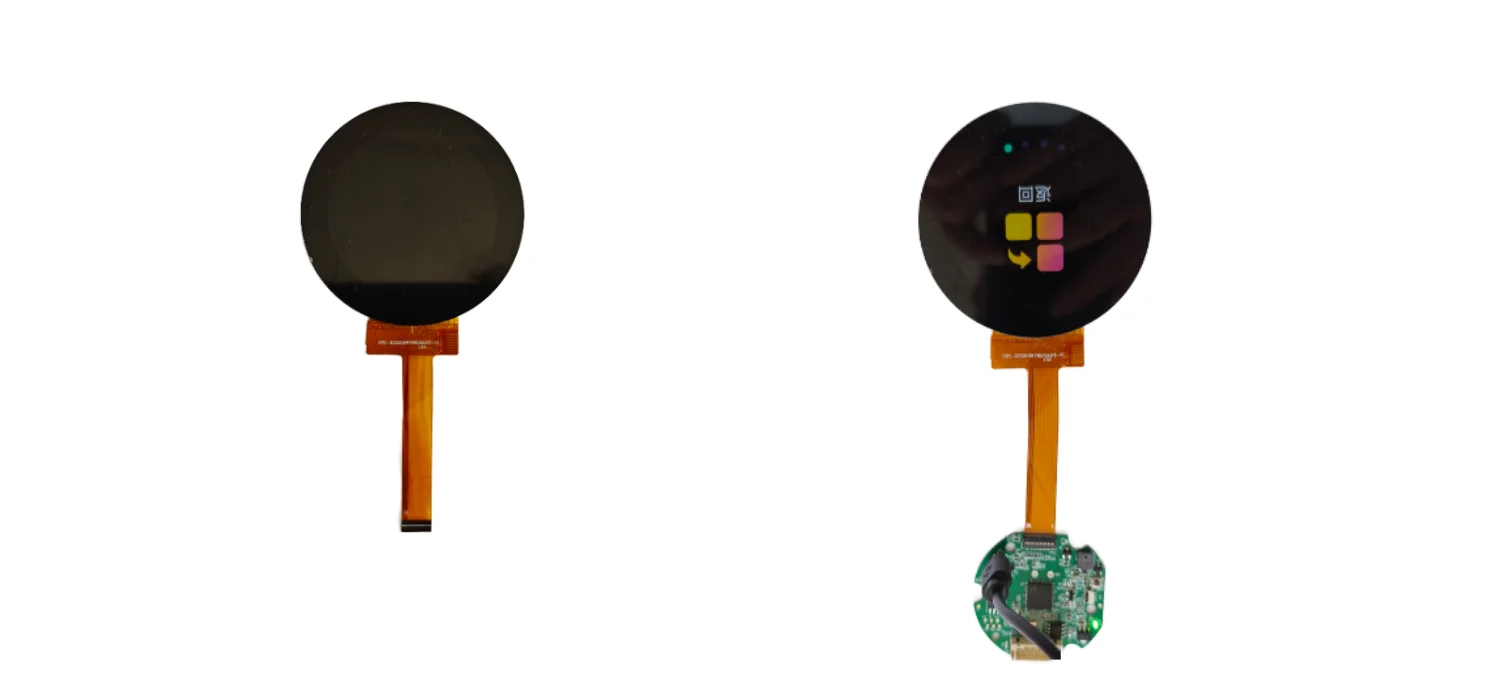

Esta é uma tela de toque circular de 2,1 polegadas projetada especificamente para eletrodomésticos inteligentes e painéis de controle compactos. SKY-TDM pode personalizar a tela de toque de acordo com a estrutura real do seu equipamento e os requisitos de interação homem-máquina (HMI).
Esta solução de tela de toque circular de 2,1 polegadas tem resolução de 480x480 e tamanho aproximado de 56,18 x 59,71 x 2,26 milímetros. Tem uma estrutura compacta. Ele usa o driver IC ST7701 e suporta interface RGB (que pode ser personalizada como interface MIPI).
Fornecemos soluções de display personalizadas para atender às suas principais necessidades e ajudá-lo a integrar perfeitamente os componentes do display no design industrial geral do seu equipamento.
As telas redondas estão substituindo cada vez mais as tradicionais telas quadradas em eletrodomésticos inteligentes.
Design industrial perfeito: os displays circulares eliminam o conflito visual entre uma tela retangular e as formas cilíndricas curvas comuns em máquinas de café, purificadores de ar e alto-falantes inteligentes. A tela integra-se à silhueta do produto em vez de quebrá-la.
Substituição do botão: Muitos aparelhos ainda usam botões rotativos físicos para seleção de temperatura, velocidade ou modo. Uma tela de toque circular pode replicar digitalmente a função do botão com ícones dinâmicos, sensibilidade ajustável e sem desgaste mecânico, ao mesmo tempo que oferece mais informações do que um mostrador impresso.
Melhor aproveitamento do espaço compacto: Em pequenos painéis de controle, um layout circular evita o desperdício de áreas de canto de telas retangulares. A matriz de pixels quadrados de 480×480 mapeia naturalmente uma área de visualização redonda, aproveitando ao máximo a região de exibição disponível.
Foco visual mais forte: As interfaces circulares atraem a atenção do usuário para o centro do painel de controle, o que é ideal para funções primárias como iniciar/parar, ajuste de temperatura ou seleção de modo em máquinas de café e utensílios de cozinha inteligentes.
Estética consistente em todas as linhas de produtos: As marcas de eletrodomésticos podem padronizar módulos de exibição circulares em vários produtos: máquinas de café, purificadores de ar, máquinas de lavar, criando uma linguagem de design unificada enquanto simplificam a aquisição e o estoque.
Integração Touch + Display: Combinado com ligação óptica e toque PCAP, um display circular torna-se um painel frontal selado e fácil de limpar, essencial para eletrodomésticos expostos à umidade, gordura e limpeza diária.
Para eletrodomésticos inteligentes, em comparação com estruturas de entreferro tradicionais, a ligação óptica proporciona um efeito de exibição mais integrado, destacando a sensação premium do produto.
Ao unir perfeitamente o painel táctil ao ecrã, esta solução minimiza eficazmente os reflexos de luz visível causados pelo entreferro e evita a entrada de humidade em vários níveis de humidade. Cria uma superfície frontal muito mais limpa, tornando-o particularmente ideal para produtos domésticos com requisitos estéticos exigentes.
Essa tecnologia pode ser amplamente aplicada em vários designs de eletrodomésticos, como máquinas de café inteligentes, purificadores de ar, eletrodomésticos de cozinha, painéis de controle de máquinas de lavar e fornos inteligentes.
Apresentando uma área mecânica extremamente compacta de apenas 56,18 × 59,71 × 2,26 mm, a solução de tela de toque circular de 2,1 polegadas é perfeitamente adequada para aplicações com restrições rigorosas de espaço interno. Sua resolução de 480x480 oferece uma interface de usuário quadrada que se integra perfeitamente à montagem de painéis de controle compactos.
Podemos discutir soluções customizadas com nossos clientes com base no seguinte fluxo de trabalho:
Tamanho da tela → Painel de toque → Tampa de vidro → Laminação → Configuração da interface → Estrutura mecânica
Diferentes projetos podem exigir diferentes dimensões de tela, proporções de aspecto, estruturas de montagem ou soluções de toque adaptadas a casos de uso específicos. Portanto, é altamente recomendável integrar o desenvolvimento personalizado no estágio inicial de design do seu produto. Através de uma comunicação aprofundada sobre suas necessidades específicas, podemos fornecer soluções personalizadas de qualidade superior.
Este conjunto de solução de display de toque circular de 2,1 polegadas suporta uma interface de toque I2C, permitindo que a função de toque seja perfeitamente integrada ao sistema de controle mestre do cliente.
Em termos de desempenho de exibição, a tela apresenta brilho de 300 cd/m² e taxa de contraste de 800:1. Ele oferece amplos ângulos de visão de até 80° em todas as direções e oferece opções para interfaces de exibição RGB e MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| CCV | REINICIAR | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | CCV | REINICIAR | NC | IASD | SCK | CS | DCLK | DE | VS | SH | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Estas características excepcionais estabelecem uma base prática para as interfaces interativas de eletrodomésticos compactos, atendendo plenamente às necessidades de interação homem-máquina (HMI) dos usuários.
Cada dispositivo do cliente apresenta uma interface de exibição exclusiva e um design industrial distinto. Para atender nossa diversificada base de clientes, oferecemos serviços abrangentes de personalização de OEM e ODM. Podemos discutir soluções personalizadas com base em seus requisitos específicos, como painéis de toque personalizados, tampas de vidro personalizadas, várias opções de interface, cabos FPC personalizados, impressão em serigrafia de logotipo e brilho personalizado e parâmetros ópticos.

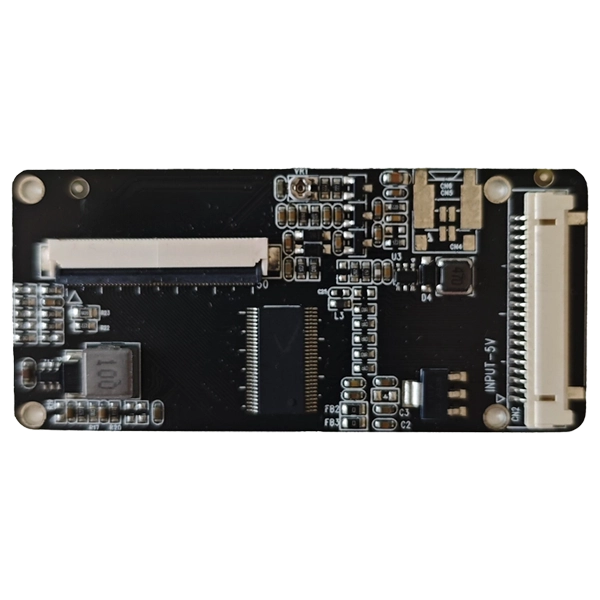

Além de nossa solução de referência de tela de toque circular de 2,1 polegadas, também oferecemos serviços integrados de personalização de placa de driver de vídeo, incluindo opções como placas de porta serial.
1. Confirmação de requisitos: compartilhe o tamanho da tela, resolução, função de toque e espaço de instalação.
2.Design de solução: Propomos painel de toque, tampa de vidro e configuração de interface.
3.Desenvolvimento de amostra: Montagem de protótipo para sua validação mecânica e elétrica.
4. Verificação do design: revisão conjunta do ajuste, desempenho de toque e efeito óptico.
5. Produção em massa: Fornecimento de lote estável com inspeção completa antes do envio.
Recomenda-se o envolvimento precoce: podemos adaptar o conjunto do display ao seu design industrial em vez de forçar o seu design em torno de um módulo padrão.

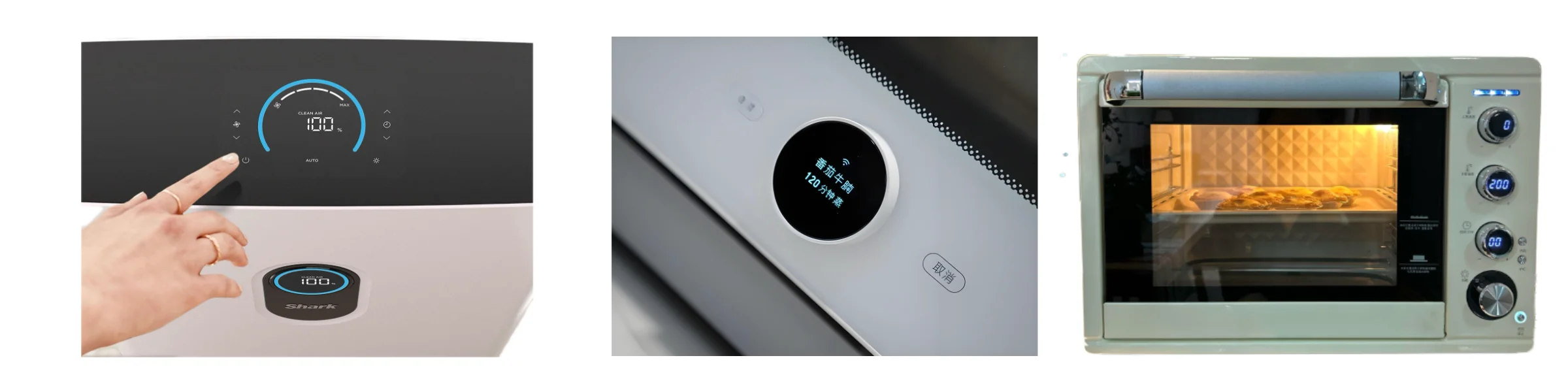

Nossas soluções de display são amplamente aplicáveis a vários produtos domésticos e eletrodomésticos inteligentes, incluindo:
Máquinas de café inteligentes: os controles de toque fornecem uma interface de usuário moderna e interativa.
Purificadores de ar: Conjuntos compactos de tela sensível ao toque permitem o ajuste rápido de várias funções.
Eletrodomésticos de cozinha inteligentes: Para produtos como panelas elétricas de arroz, fornos e exaustores, oferecemos telas sensíveis ao toque com funcionalidade de botão giratório.
Máquinas de lavar e secar: Os visores permitem a seleção rápida de programas de lavagem e secagem, ao mesmo tempo que fornecem uma visão intuitiva do status operacional.
Para todas as categorias de aparelhos mencionadas acima, podemos atender aos seus requisitos de especificações específicas.

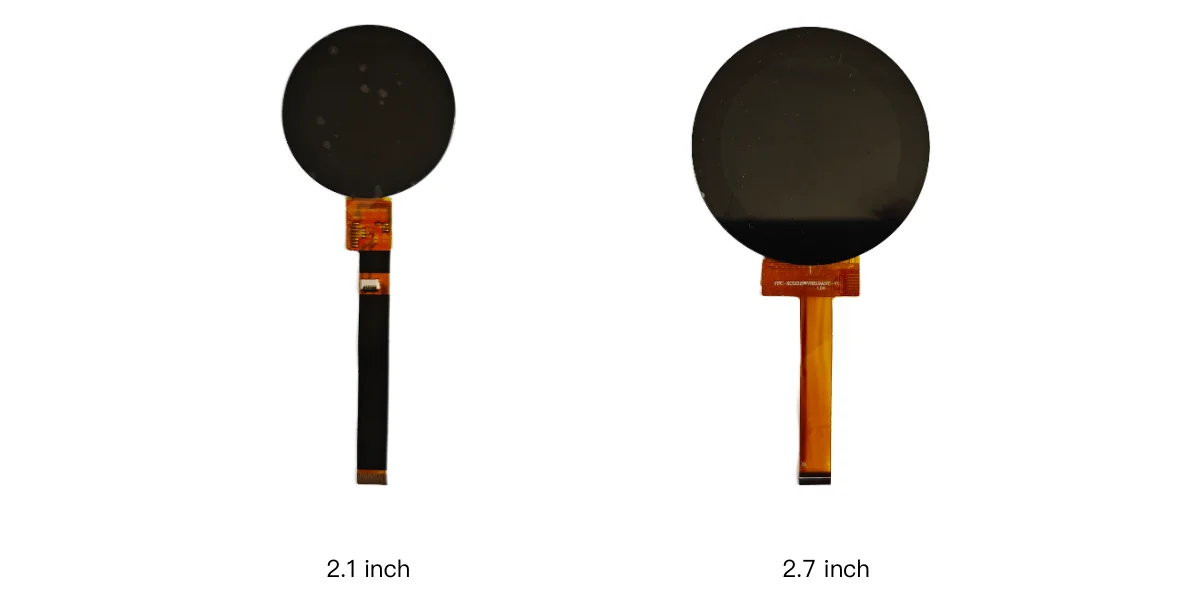

Não, oferecemos uma gama mais ampla de opções. Além do conjunto de 2,1 polegadas, também fornecemos 1,6 polegadas, 2,7 polegadas, 5 polegadas e outros tamanhos. A escolha específica depende dos requisitos do seu produto.
Sim. Os painéis de toque podem ser totalmente personalizados para atender às suas necessidades, incluindo o formato externo, tratamentos de superfície especiais para a cobertura de vidro, design do cabo FPC e muito mais.
Sim. Podemos fornecer o módulo LCD ou o painel táctil separadamente. Também apoiamos uma solução onde apenas a cobertura de vidro é laminada, sem o painel táctil.
Sim. Este tipo de display touch compacto é adequado para aplicações como máquinas de café inteligentes, purificadores de ar, eletrodomésticos de cozinha e outros terminais de controle inteligentes, sujeito aos requisitos finais da aplicação.
Sim. Os clientes podem discutir conosco requisitos personalizados, incluindo tamanho da tela, painel de toque, vidro de cobertura, laminação completa, tipo de interface e integração mecânica.
Idealmente, forneça o tamanho de tela necessário, resolução, função de toque, dimensões do vidro de cobertura, espaço de instalação, requisitos de interface, ambiente operacional e quantidade estimada. Além disso, fornecer desenhos de produtos ou arquivos de carcaças 3D seria altamente benéfico para nossa avaliação mecânica.
Se você estiver desenvolvendo um novo eletrodoméstico, ficaremos mais do que felizes em participar logo no início da fase de projeto para avaliar de forma abrangente os requisitos gerais do produto.
A SKY-TDM pode trabalhar em estreita colaboração com nossos clientes para avaliar necessidades específicas, incluindo tamanho da tela, solução de toque, tampa de vidro e placas de driver personalizadas. Esta abordagem colaborativa ajuda a criar um produto acabado impecável, evitando a necessidade de comprometer o design geral apenas para acomodar uma estrutura padrão inadequada.
Sinta-se à vontade para entrar em contato conosco a qualquer momento para discutir seus próximos projetos.
